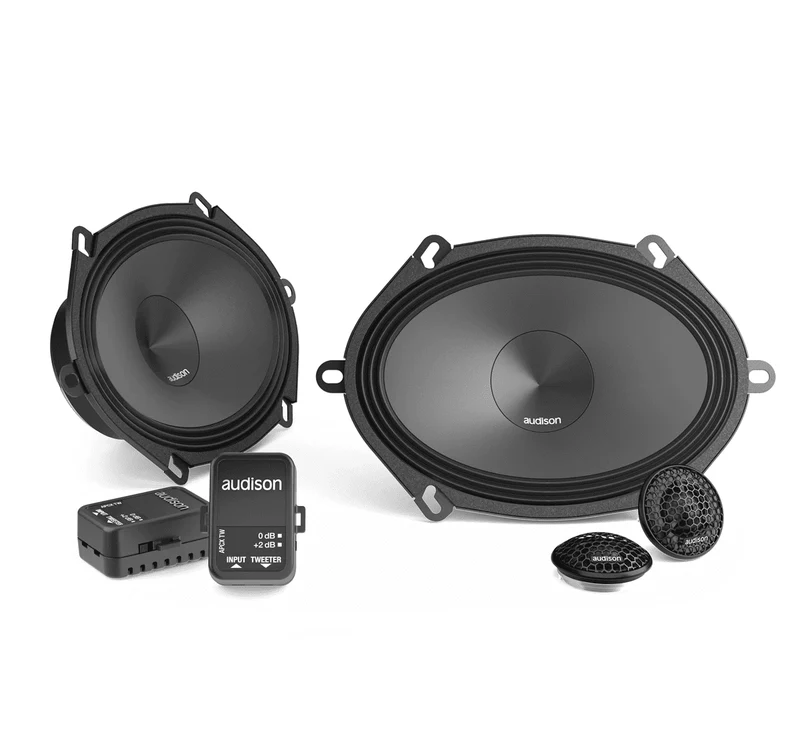

Audison APK 570

Das System APK 570 ist ideal für Automodelle mit Türen, die für die Aufnahme von elliptischen Lautsprechern mit 5×7-Zoll-Tieftönern und AP 1-Hochtöner mit speziellen Frequenzweichen APCX TW 570 ausgestattet sind. Die Frequenzweichen sind ultrakompakt, um den Einbau zu erleichtern, und verfügen über eine Dämpfung des Hochtöner-Ausgangspegels für eine hervorragende Feinabstimmung.


Das Forschungs- und Entwicklungsteam hat die elektroakustischen Parameter der neuen Tieftöner für den Einbau in die Autotür optimiert, wobei alle Merkmale der Prima-Lautsprecher, wie z. B. die kompakte Größe des Korbs zur Erleichterung des Einbaus, beibehalten wurden. Die mechanische Abschaltung des Konus-Staubkappensystems des Tieftöners stellt sicher, dass sie ohne Filter verwendet werden können und die Effizienz maximiert wird, so dass sie problemlos von jedem Verstärkertyp betrieben werden können. Die große Schwingspule gewährleistet eine hohe Belastbarkeit und eine tadellose Kontrolle selbst bei den aggressivsten dynamischen Transienten. Die doppelten Faston-Anschlüsse mit direkter Verbindung zum Hochtöner beschleunigen den Anschluss des Lautsprechers und gewährleisten stets einen perfekten Kontakt.


Eigenschaften:

AP 1 Hochtöner

• 26 mm Membrandurchmesser in Kombination mit einer Breitwalzensicke sorgen für maximalen Wirkungsgrad und reduzierte Resonanzfrequenz
• Akustische Linse zur Kompensation des Frequenzgangs im Fahrzeug im Bereich von 10kHz bis 13kHz, der durch kritische OEM-Positionierungen verursacht wird




AP 570 Tieftöner

• 32-mm-Schwingspule aus reinem Kupfer für hohe Belastbarkeit und hervorragende Kontrolle der tiefen Frequenzen
• Wasserabweisend behandelter Papierkonus mit einem Profil, das mit der FEM (Finite-Elemente-Methode) Simulationstechnologie entwickelt und mit dem Klippel R&D Scan Vibrometer optimiert wurde
• Geringere Einbautiefe, die den Einbau in OEM-Positionen erleichtert
• "Triple Wave" Surround-Profil für maximale Auslenkungslinearität
• Kompakter Korb, geschützt durch abriebfeste und kratzfeste Beschichtung, der Motor ist mit dämpfendem Epoxidkleber befestigt
• Hochstrom-Schnellanschluss mit Doppelkontakt am Plus- und Minuspol für hohe Flexibilität und schnellen Anschluss




APCX TW 570 Frequenzweiche

• Optimiert für die OEM-Integration mit einem Dämpfungsschalter (0 dB, +2dB) zur Abstimmung des Ansprechverhaltens im Fahrzeug entsprechend den verschiedenen Einbaubedingungen
• Geliefert mit Schnellanschlüssen, die mögliche Anschlussfehler ausschließen

Technische Daten:

• Woofer Size:
  570 mm

• Impedanz:
  4 Ohm


• Belastbarkeit - Spitze:
  300 W


• Belastbarkeit - Dauerbetrieb:
  100 W


• Frequenzgang:
  55 - 20 k


• Voice Coil Diameter:
  32 mm (1.26 in)


• Magnet Size:
  85 x 40 x 15


• Frequenzweichen-Typ:
  HP 6 dB Oct - 3kHz


• Tweeter Size:
  26 mm (1 in)


• Voice Coil Diameter:
  20 mm (1.26 in)
