Phoenix Gold ZDBMW4CS

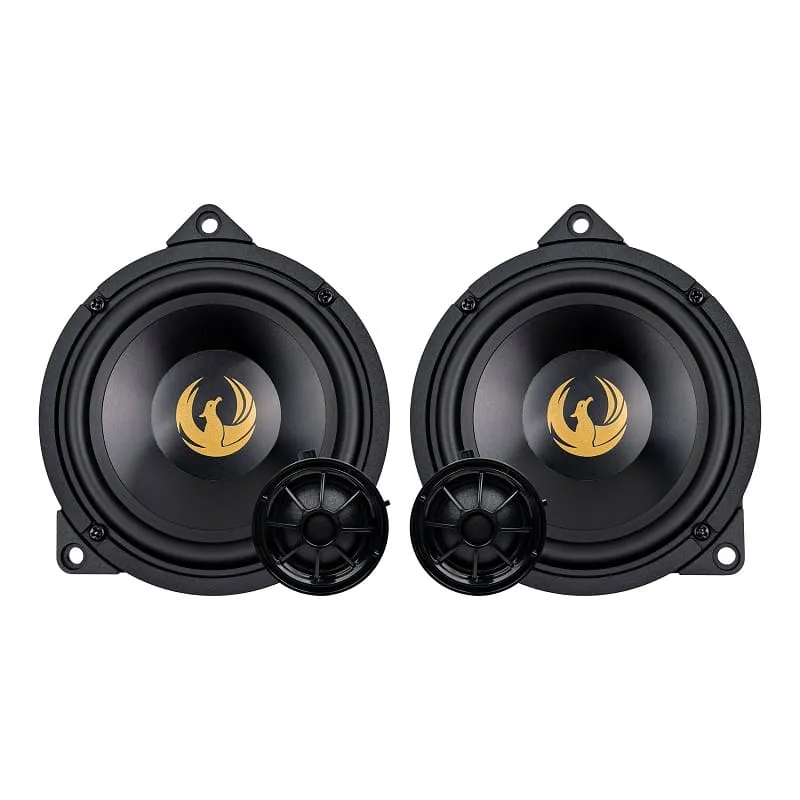

Das Phoenix Gold ZDBMW4CS ist ein fahrzeugspezifisches 2-Wege-Komponenten-Lautsprechersystem zur klanglichen Aufwertung verschiedener BMW Modelle. Das System kombiniert einen 100-mm-Mitteltöner mit Aluminium-Membran und einen separaten 25-mm-Hochtöner mit Seidenkalotte. Durch die fahrzeugspezifische Konstruktion und die mitgelieferten Montageadapter lässt sich das Lautsprechersystem weitgehend nach dem Plug-&-Play-Prinzip an den vorgesehenen Original-Einbauplätzen installieren.

Die leichte und gleichzeitig steife Aluminium-Membran des 100-mm-Mitteltöners ermöglicht eine kontrollierte Wiedergabe von Stimmen und Instrumenten. Ergänzt wird sie durch einen 25-mm-Seidenkalotten-Hochtöner, der den Hochtonbereich detailreich und angenehm wiedergibt. Eine separate 2-Wege-Frequenzweiche übernimmt die Aufteilung des Audiosignals zwischen Mittel- und Hochtöner.

Eine Besonderheit des ZDBMW4CS ist der integrierte, zuschaltbare Bass-Blocker. Bei BMW Fahrzeugen mit Basic Sound System erhalten die Türlautsprecher und Untersitzwoofer teilweise dasselbe breitbandige Audiosignal. Dadurch können die kleinen 100-mm-Türlautsprecher mit tiefen Frequenzen belastet werden, die für ihre eigentliche Aufgabe nicht erforderlich sind. Bei aktiviertem Bass-Blocker werden Frequenzen unterhalb von 120 Hz mit einer Flankensteilheit von 12 dB/Oktave gefiltert. Der Mitteltöner wird dadurch im Tiefbassbereich entlastet, was insbesondere bei höheren Lautstärken zu einer saubereren und kontrollierteren Wiedergabe beitragen kann.

Für die Montage setzt Phoenix Gold auf ein duales Aluminium-Halterungssystem. Die unterschiedlichen Halterungen berücksichtigen verschiedene werkseitige BMW Befestigungsvarianten und sorgen gleichzeitig für eine stabile Aufnahme der Lautsprecher.

Technische Daten

• Hersteller: Phoenix Gold
• Modell: ZDBMW4CS
• Serie: ZD Series
• Bauart: fahrzeugspezifisches 2-Wege-Komponenten-Lautsprechersystem
• Einsatzbereich: BMW / fahrzeugspezifische Original-Einbauplätze

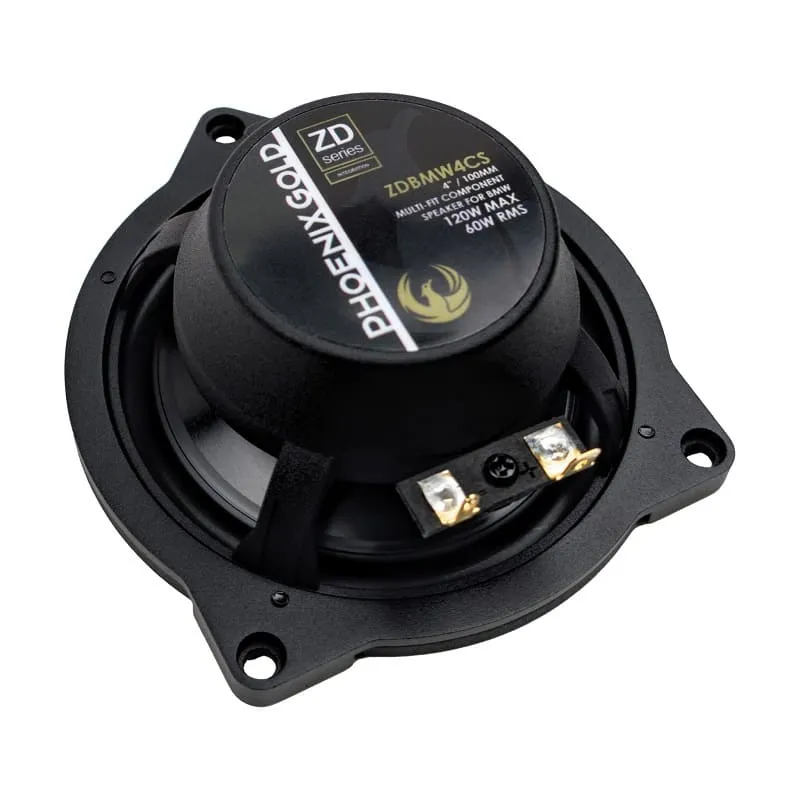

• Mitteltöner: 100 mm / 4 Zoll
• Mitteltöner-Membran: Aluminium

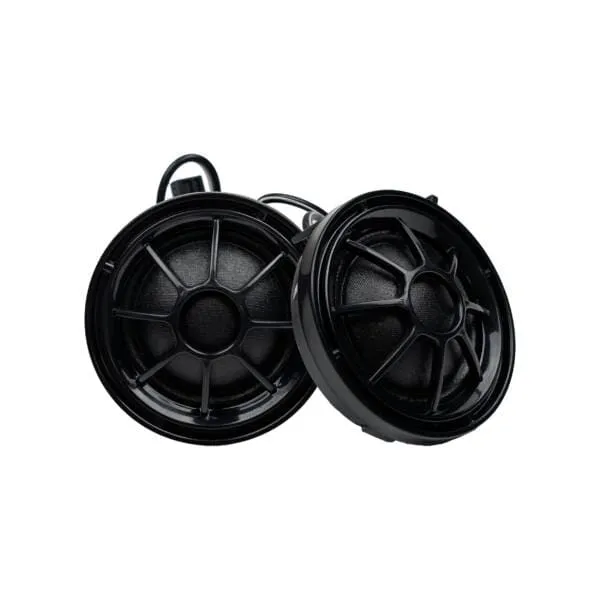

• Hochtöner: 25 mm / 1 Zoll
• Hochtöner-Ausführung: Seidenkalotte
• Nennbelastbarkeit: 60 Watt RMS
• Maximale Belastbarkeit: 120 Watt
• Nennimpedanz: 4 Ohm
• Frequenzbereich: 120 Hz bis 20.000 Hz
• Wirkungsgrad / Empfindlichkeit: 86 dB bei 1 W / 1 m
• Schwingspule: 25,5 mm / 1 Zoll
• Trennfrequenz der Frequenzweiche: 3.300 Hz
• Flankensteilheit der Frequenzweiche: 12 dB/Oktave
• Frequenzweiche: separate 2-Wege-Passivweiche
• Bass-Blocker: integriert und zuschaltbar
• Bass-Blocker-Trennfrequenz: 120 Hz
• Bass-Blocker-Flankensteilheit: 12 dB/Oktave
• Montagehalterungen: fahrzeugspezifische Aluminium-Halterungen
• Installation: Plug & Play
• Verkaufseinheit: 1 Paar



Thiele/Small-Parameter des Mitteltöners

• Gleichstromwiderstand (Re): 3,2 Ohm
• Resonanzfrequenz (Fs): 112 Hz
• Mechanische Güte (Qms): 3,634
• Elektrische Güte (Qes): 0,793
• Gesamtgüte (Qts): 0,635
• Nachgiebigkeit der Aufhängung (Cms): 393,054 µm/N
• Äquivalentes Luftvolumen (Vas): 1,41 Liter
• Kraftfaktor (BL): 3,77 N/A
• Effektive Membranfläche (Sd): 52,8 cm²
• Bewegte Masse (Mms): 5,07 g
• Referenzwirkungsgrad (No): 0,25 %



Ausstattung und Besonderheiten

• Fahrzeugspezifisches Lautsprecher-Upgrade für BMW
• 100-mm-Mitteltöner mit steifer Aluminium-Membran
• Separate 25-mm-Hochtöner mit Seidenkalotte
• Hochwertige passive 2-Wege-Frequenzweichen
• Zuschaltbarer 120-Hz-Bass-Blocker zur Entlastung der Mitteltöner
• Speziell für BMW Einbaupositionen entwickelte Montagehalterungen
• Aluminium-Halterungen für hohe mechanische Stabilität
• Plug-&-Play-Konzept für eine möglichst unkomplizierte Nachrüstung
• Nutzung der vorhandenen Lautsprecher-Einbaupositionen
• Ausgelegt auf eine ausgewogene Wiedergabe von Mittel- und Hochtonbereich

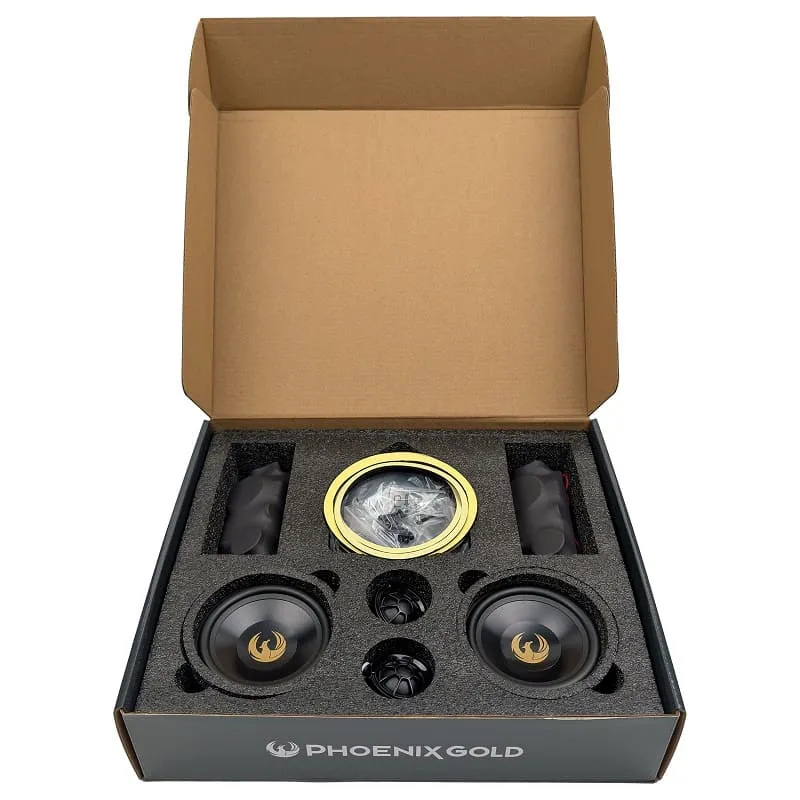

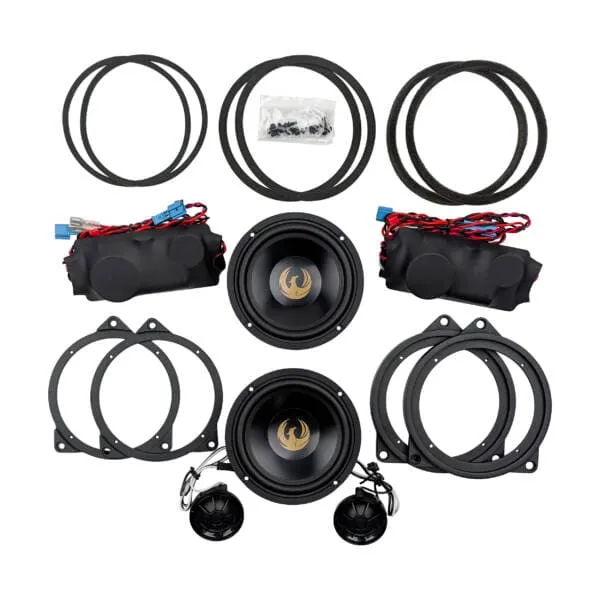

Lieferumfang

• 2 x Phoenix Gold 100-mm-/4-Zoll-Mitteltöner
• 2 x 25-mm-/1-Zoll-Hochtöner
• 2 x 2-Wege-Frequenzweiche
• 4 x BMW Montagehalterungen, jeweils 2 unterschiedliche Ausführungen
• 6 x Lautsprecher-Schaumstoffelemente
• 8 x Befestigungsschrauben
• 1 x Bedienungs-/Montageanleitung

Hinweis zur Fahrzeugkompatibilität: Vor dem Kauf sollte die konkrete Kompatibilität anhand von BMW Modell, Baureihe, Baujahr, Einbauposition und vorhandenem Soundsystem geprüft werden. Je nach werkseitiger Audioausstattung können Einbauposition und Anschlusskonfiguration unterschiedlich ausfallen.
