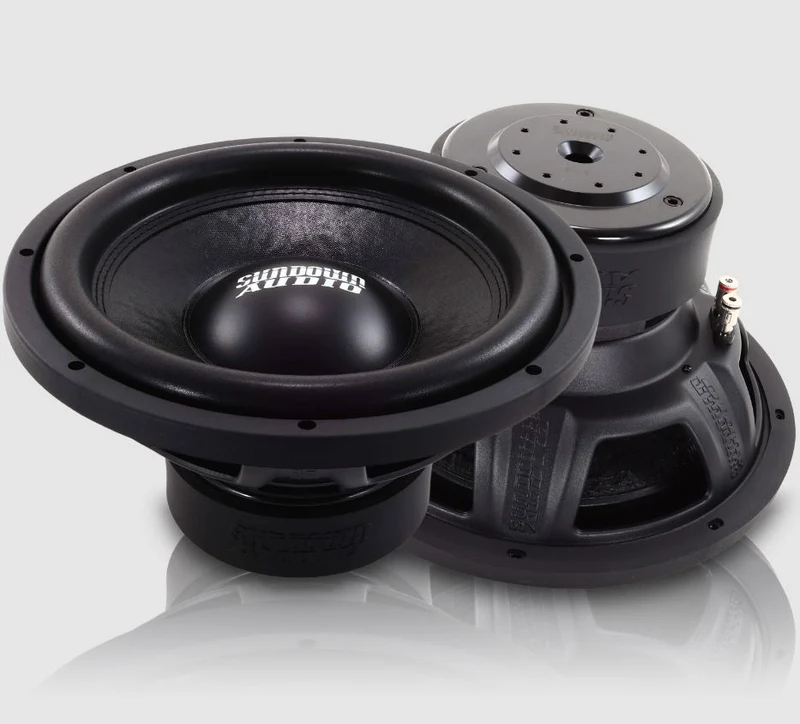

Sundown E12 V.4

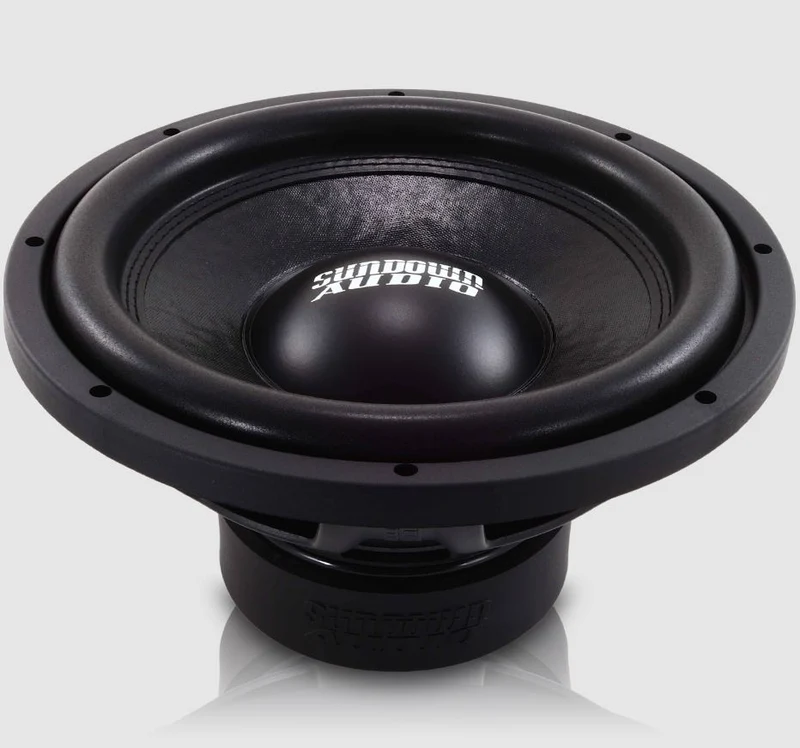

Der Sundown Audio E-12 v.4 ist ein leistungsfähiger 30-cm-Subwoofer der E-Series und wurde speziell für druckvolle Bassanwendungen in ventilierten Gehäusen entwickelt. Die vierte Generation kombiniert einen kräftigen Doppelmagnet-Antrieb mit einer belastbaren 2,5"-Schwingspule und einem hohen linearen Membranhub.

Mit einem linearen Xmax von 14 mm in eine Richtung kann der E-12 v.4 auch bei hohen Pegeln große Luftmengen bewegen. Die belüftete Konstruktion von Magnetspalt und Polkern unterstützt dabei die Wärmeabfuhr der Schwingspule. Eine hochtemperaturfeste, vierlagig gewickelte Kupferschwingspule sorgt zusätzlich für eine hohe thermische Belastbarkeit.

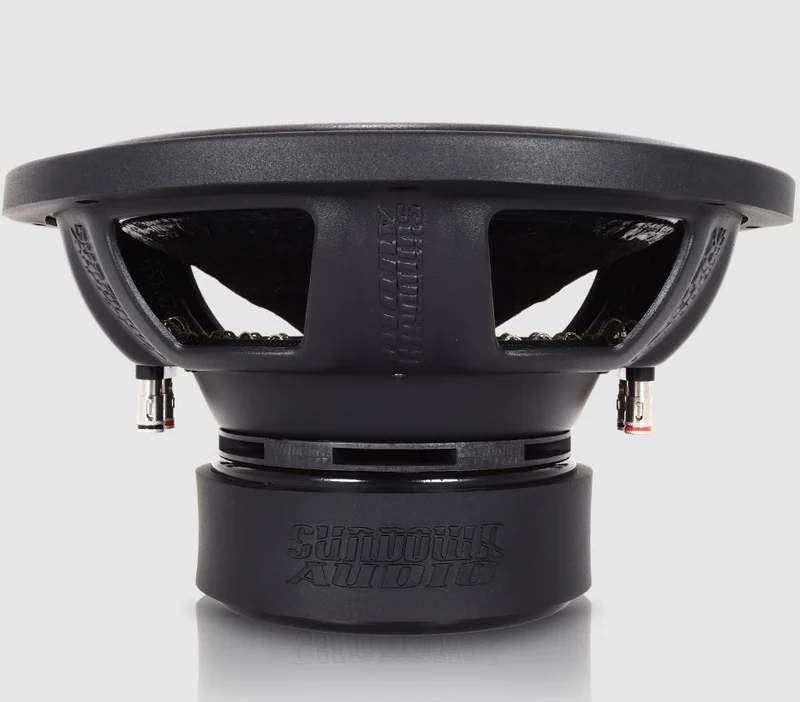

Für die notwendige mechanische Stabilität setzt Sundown Audio auf einen hochfesten Stahlkorb sowie eine robuste Poly-Cotton-Zentrierspinne. Die Zentrierspinne wird nicht nur verklebt, sondern zusätzlich mit dem Korb verschraubt. Vernähte Mini-XL-Tinsellitzen reduzieren die mechanische Beanspruchung der Anschlussleitungen bei großen Membranhüben.

Der E-12 v.4 eignet sich besonders für Car-HiFi-Systeme, bei denen kräftiger Tiefbass, hoher Schalldruck und eine robuste Konstruktion gefragt sind. Sundown Audio empfiehlt den Subwoofer ausdrücklich für den Einsatz in Bassreflexgehäusen.

Technische Daten

• Subwoofergröße: 12" / 30 cm
• Serie: Sundown Audio E-Series v.4
• Belastbarkeit RMS: 750 Watt
• Spitzenbelastbarkeit: 1.500 Watt
• Schwingspule: 2,5" / ca. 63,5 mm
• Schwingspulentyp: hochtemperaturfeste 4-Lagen-Kupferwicklung
• Impedanzvarianten: D2 (2 + 2 Ohm) oder D4 (4 + 4 Ohm)
• Linearer Membranhub Xmax: 14 mm one-way

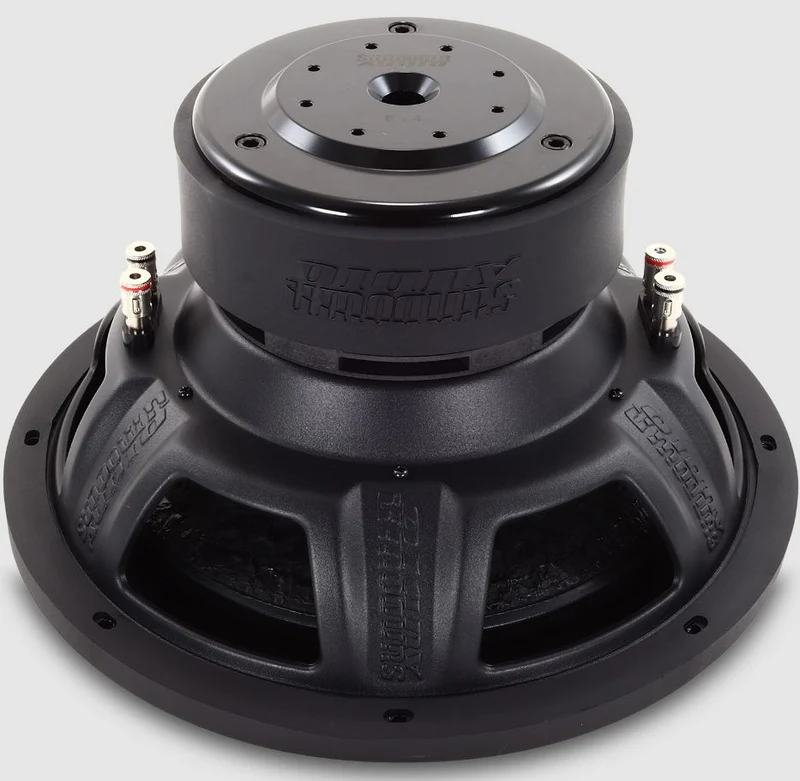

• Magnetaufbau: Doppelmagnet
• Belüfteter Magnetspalt
• Belüfteter Polkern
• Korb: hochfester Stahlkorb
• Hochbelastbare Poly-Cotton-Zentrierspinne
• Zentrierspinne verschraubt und verklebt
• Vernähte Mini-XL-Tinsellitzen
• Hochwertige Push-Terminals
• Optimiert für Bassreflexgehäuse



T/S-Parameter – E-12 v.4 D2

• Gleichstromwiderstand Re: 4,030 Ohm
• Resonanzfrequenz Fs: 28,480 Hz
• Äquivalentvolumen Vas: 53,059 Liter
• Elektrische Güte Qes: 0,509
• Mechanische Güte Qms: 5,249
• Gesamtgüte Qts: 0,464
• Kraftfaktor BL: 17,576 Tm
• Bewegte Masse Mms: 217,987 g
• Nachgiebigkeit Cms: ca. 143 µm/N
• Wirkungsgrad: 85,7 dB @ 1 W / 1 m
• Xmax: 14 mm



T/S-Parameter – E-12 v.4 D4

• Gleichstromwiderstand Re: 6,130 Ohm
• Resonanzfrequenz Fs: 28,373 Hz
• Äquivalentvolumen Vas: 54,292 Liter
• Elektrische Güte Qes: 0,570
• Mechanische Güte Qms: 3,542
• Gesamtgüte Qts: 0,491
• Kraftfaktor BL: 20,249 Tm
• Bewegte Masse Mms: 213,033 g
• Nachgiebigkeit Cms: 146,589 µm/N
• Wirkungsgrad: 85,3 dB @ 1 W / 1 m
• Xmax: 14 mm



Gehäuseempfehlung

• Empfohlener Gehäusetyp: Bassreflex
• Empfohlenes Nettovolumen: ca. 49,6 Liter (1,75 cu.ft.)
• Empfohlene Abstimmfrequenz: 35 Hz
• Empfohlene Portfläche: ca. 168 cm² (26 sq.in.)
• Geschlossenes Gehäuse: vom Hersteller nicht empfohlen
• Eigenverdrängung des Subwoofers: ca. 3,4 Liter (0,12 cu.ft.)



Einbaumaße

• Außendurchmesser: ca. 311 mm (12,25")
• Einbauöffnung: ca. 283 mm (11,125")
• Einbautiefe: ca. 165 mm (6,50")
