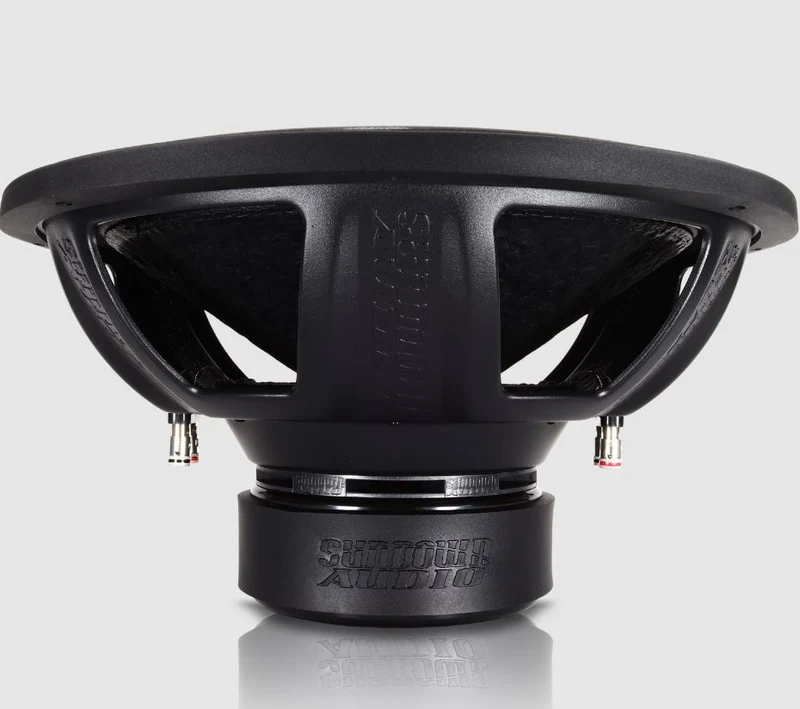

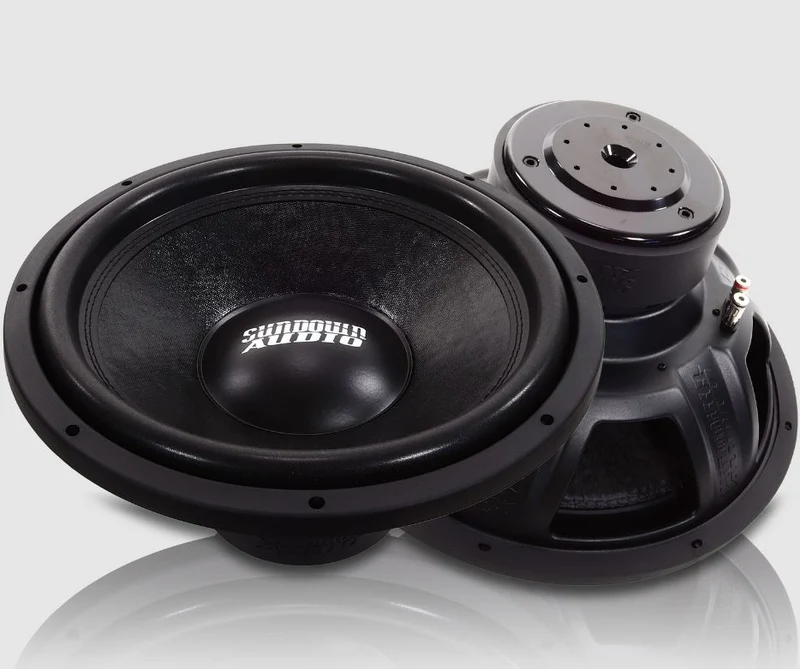

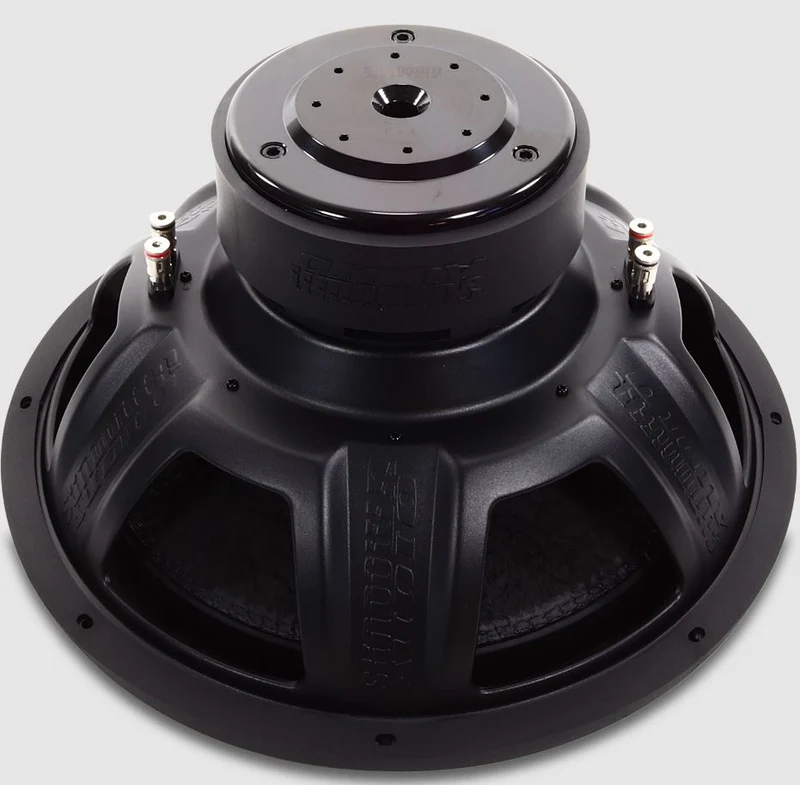

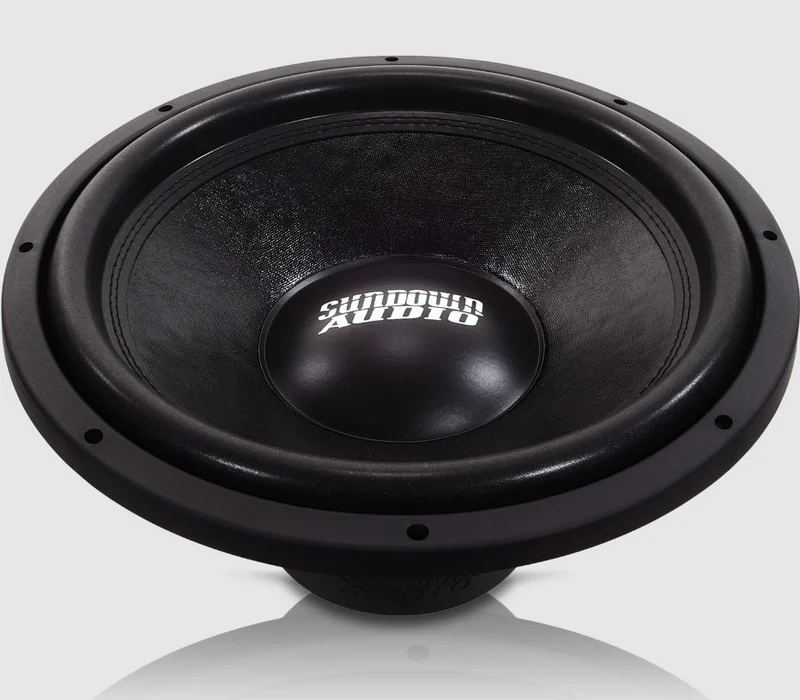

Sundown E15 V.4

Der Sundown Audio E-15 v.4 ist ein leistungsfähiger 15-Zoll-Subwoofer der E-Serie, der auf hohen Membranhub, kräftigen Tiefbass und eine robuste Konstruktion ausgelegt wurde. Trotz seiner Positionierung innerhalb der E-Serie bietet der E-15 v.4 zahlreiche konstruktive Merkmale, die auch bei deutlich leistungsstärkeren Subwoofern zu finden sind.

Mit einem linearen Xmax von 14 mm pro Richtung verfügt der Subwoofer über ausreichend Hubreserven, um auch bei tiefen Frequenzen einen hohen Schalldruck zu erzeugen. Der doppelte Magnetantrieb sorgt zusammen mit dem belüfteten Magnetspalt und Polkern für eine wirkungsvolle Wärmeabfuhr. Dadurch kann die Schwingspule auch bei höherer Dauerbelastung zuverlässig arbeiten.

Die hochtemperaturfeste, vierlagig gewickelte Kupferschwingspule verbindet eine hohe elektrische Belastbarkeit mit einer widerstandsfähigen mechanischen Konstruktion. Die Zentrierspinne besteht aus einer belastbaren Poly-Baumwoll-Mischung und ist zusätzlich mit dem Stahlkorb verbunden, um auch bei großen Membranauslenkungen eine zuverlässige Führung des bewegten Systems sicherzustellen.

Aufgenähte Mini-XL-Anschlusslitzen reduzieren die mechanische Belastung der Litzen bei starken Membranbewegungen. Hochwertige Push-Terminals ermöglichen gleichzeitig eine sichere und unkomplizierte Verbindung mit dem Lautsprecherkabel.

Der E-15 v.4 wurde insbesondere für den Einsatz in Bassreflexgehäusen entwickelt. Sundown Audio empfiehlt für einen einzelnen Subwoofer ein Netto-Gehäusevolumen von rund 85 Litern bei einer Abstimmfrequenz von 35 Hz. Damit eignet sich der E-15 v.4 besonders für Car-HiFi-Systeme, bei denen kräftiger Tiefbass und hoher Pegel gefragt sind.

Technische Daten

• Hersteller: Sundown Audio
• Serie: E-Series v.4
• Modell: E-15 v.4
• Subwoofergröße: 15 Zoll / ca. 38 cm
• Nennbelastbarkeit: 500 Watt RMS
• Maximale Belastbarkeit: 1.500 Watt Peak
• Schwingspulenvarianten: Dual 2 Ohm (D2) oder Dual 4 Ohm (D4)
• Lineare Auslenkung Xmax: 14 mm pro Richtung
• Magnetaufbau: Doppelmagnet
• Schwingspulenwicklung: 4-lagiger Hochtemperatur-Kupferdraht
• Korb: hochfester, gestanzter Stahlkorb
• Zentrierspinne: hochfeste Poly-Baumwoll-Mischung
• Anschlusslitzen: aufgenähte Mini-XL-Tinsel-Leads
• Anschlüsse: Push-Terminals
• Kühlung: belüfteter Magnetspalt und belüfteter Polkern
• Gehäuseempfehlung: Bassreflex
• Geschlossenes Gehäuse: nicht empfohlen



Thiele-Small-Parameter – D2

• Gleichstromwiderstand Re: 4,030 Ohm
• Resonanzfrequenz Fs: 30,535 Hz
• Äquivalentvolumen Vas: 101,063 Liter
• Elektrische Güte Qes: 0,759
• Mechanische Güte Qms: 4,101
• Gesamtgüte Qts: 0,641
• Kraftfaktor BL: 15,880 Tm
• Bewegte Masse Mms: 262,699 g
• Wirkungsgrad: 87,7 dB (1 W / 1 m)



Thiele-Small-Parameter – D4

• Gleichstromwiderstand Re: 6,130 Ohm
• Resonanzfrequenz Fs: 30,539 Hz
• Äquivalentvolumen Vas: 103,031 Liter
• Elektrische Güte Qes: 0,818
• Mechanische Güte Qms: 3,750
• Gesamtgüte Qts: 0,671
• Kraftfaktor BL: 19,247 Tm
• Bewegte Masse Mms: 257,621 g
• Wirkungsgrad: 87,4 dB (1 W / 1 m)



Gehäuseempfehlung

• Empfohlenes Gehäuseprinzip: Bassreflex
• Empfohlenes Netto-Volumen: 3,0 cu.ft. / ca. 84,95 Liter
• Empfohlene Abstimmfrequenz: 35 Hz
• Empfohlene Portfläche: 44 sq.in. / ca. 284 cm²
• Verdrängungsvolumen des Subwoofers: 0,14 cu.ft. / ca. 3,96 Liter
• Geschlossenes Gehäuse: nicht empfohlen



Einbaumaße

• Außendurchmesser: 15,125 Zoll / ca. 384,2 mm
• Einbaudurchmesser: 13,875 Zoll / ca. 352,4 mm
• Einbautiefe: 7,25 Zoll / ca. 184,2 mm
