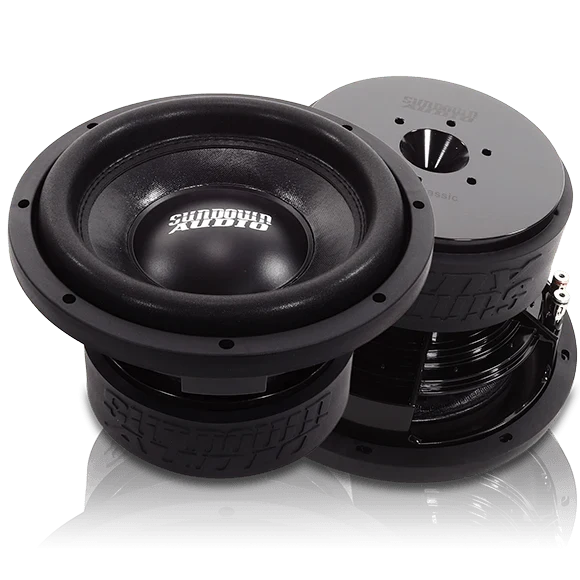

Sundown SA Classic 10"

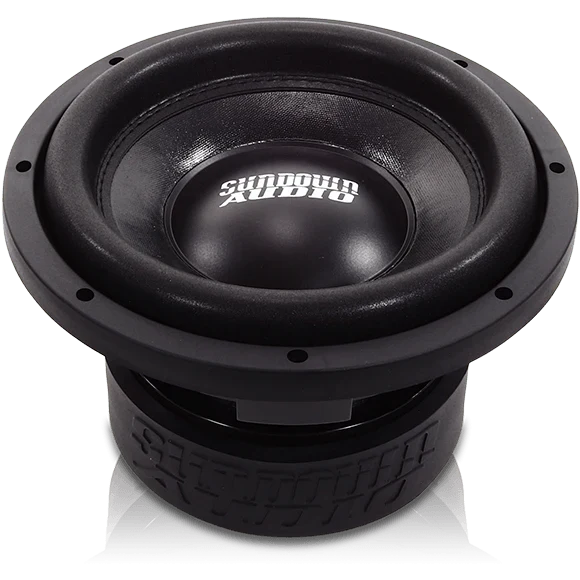

Der Sundown Audio SA Classic 10″ verbindet hohe Belastbarkeit mit kräftigem Tiefbass und einem vergleichsweise kompakten Gehäusebedarf. Der 25-cm-Subwoofer basiert auf der bewährten SA-Plattform und eignet sich sowohl für leistungsorientierte Car-HiFi-Systeme als auch für Installationen, bei denen ein druckvoller Bass aus begrenztem Platzangebot gefragt ist.

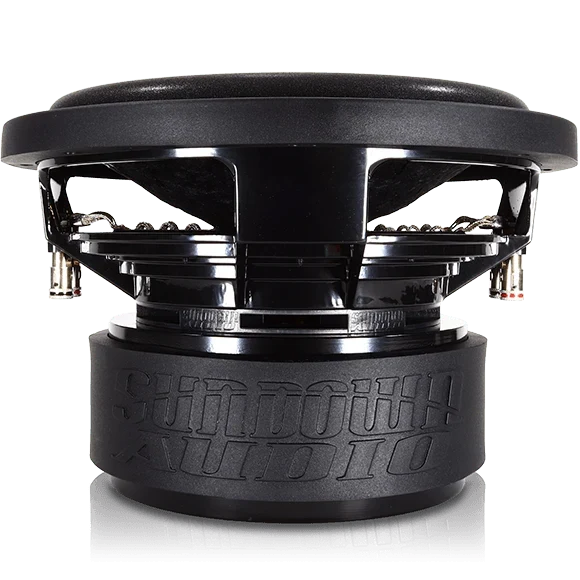

Das massive Antriebssystem arbeitet mit einer speziell entwickelten 2,5-Zoll-Schwingspule und einer belastbaren doppellagigen Nomex-Zentrierung. Eine hochtemperaturfeste Schwingspule sowie die vernähten XL-Anschlusslitzen sorgen dafür, dass der Woofer auch bei hoher Dauerleistung zuverlässig arbeitet.

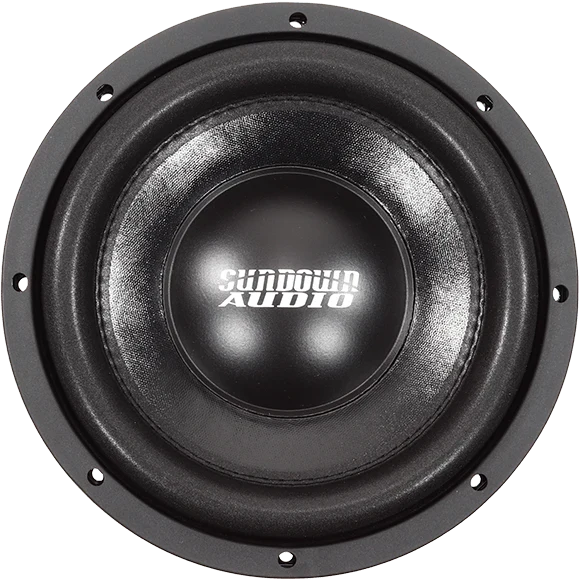

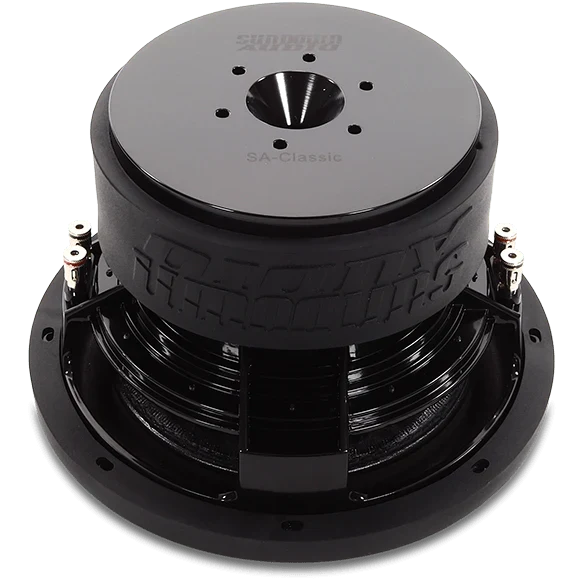

Für die Membran setzt Sundown Audio auf eine robuste Papiermembran in Competition-Ausführung. Der stabile Aluminium-Druckgusskorb hält das gesamte Antriebssystem präzise in Position. Ein großer Aluminium-Faradayring im Motor reduziert unerwünschte Verzerrungen und unterstützt einen gleichmäßigeren Frequenzverlauf.

Mit einem linearen Xmax von 19 mm bietet der SA Classic 10″ einen beachtlichen Membranhub. Gleichzeitig ist der Subwoofer flexibel einsetzbar und kann sowohl in geschlossenen als auch in Bassreflex- und Bandpassgehäusen betrieben werden.

Technische Daten

• Subwoofergröße: 10″ / 25 cm
• Belastbarkeit RMS: 1.000 Watt
• Belastbarkeit Peak: 2.000 Watt
• Schwingspule: 2,5″
• Schwingspulen-Ausführungen: Dual 2 Ohm oder Dual 4 Ohm
• Xmax: 19 mm
• Membranfläche Sd: 506,6 cm²
• Korb: hochfester Aluminium-Druckgusskorb
• Membran: hochbelastbare Papiermembran
• Zentrierung: doppellagige Nomex-Spider
• Anschlusslitzen: vernähte XL-Tinsel-Leads
• Anschlüsse: federbelastete Lautsprecherterminals
• Schwingspulendraht: hochtemperaturbeständig
• Motor: verzerrungsoptimierte Konstruktion
• Faradayring: großer Aluminium-Faradayring
• Geeignet für: geschlossen, Bassreflex und Bandpass



T/S-Parameter – SA Classic 10 D2

• Schwingspulen: 2 × 2 Ohm
• Resonanzfrequenz Fs: 35,4 Hz
• Gleichstromwiderstand Re: 4,29 Ohm
• Qms: 5,41
• Qes: 0,52
• Qts: 0,48
• Äquivalentvolumen Vas: 10,13 Liter
• Bewegte Masse Mms: 230,0 g
• Nachgiebigkeit Cms: 87,8 µm/N
• Membranfläche Sd: 506,6 cm²
• Wirkungsgrad: 81,0 dB
• Kraftfaktor BL: 20,40 Tm
• Schwingspuleninduktivität Le: 3,41 mH
• Xmax: 19 mm



T/S-Parameter – SA Classic 10 D4

• Schwingspulen: 2 × 4 Ohm
• Resonanzfrequenz Fs: 36,6 Hz
• Gleichstromwiderstand Re: 7,08 Ohm
• Qms: 5,30
• Qes: 0,54
• Qts: 0,49
• Äquivalentvolumen Vas: 10,66 Liter
• Bewegte Masse Mms: 205,0 g
• Nachgiebigkeit Cms: 92,4 µm/N
• Membranfläche Sd: 506,6 cm²
• Wirkungsgrad: 81,6 dB
• Kraftfaktor BL: 24,82 Tm
• Schwingspuleninduktivität Le: 4,71 mH
• Xmax: 19 mm



Abmessungen

• Außendurchmesser: 10,5″ / ca. 266,7 mm
• Einbaudurchmesser: 9,25″ / ca. 235,0 mm
• Einbautiefe: 6,0″ / ca. 152,4 mm
• Motordurchmesser: 7,4″ / ca. 188,0 mm
• Verdrängungsvolumen des Subwoofers: 0,07 ft³ / ca. 1,98 Liter



Gehäuseempfehlungen

• Geschlossenes Gehäuse: 0,5 ft³ / ca. 14,2 Liter
• Bassreflexgehäuse: 1,0 ft³ / ca. 28,3 Liter
• Empfohlene Bassreflex-Abstimmung: 35 Hz
• Empfohlene Portfläche: 15 in² / ca. 96,8 cm²
• 4th-Order-Bandpass – geschlossene Kammer: 0,4 ft³ / ca. 11,3 Liter
• 4th-Order-Bandpass – ventilierte Kammer: 1,2 ft³ / ca. 34,0 Liter
• Empfohlene Portfläche beim 4th-Order: 24 in² / ca. 154,8 cm²
• Empfohlene Portlänge beim 4th-Order: 6″ / ca. 152 mm
