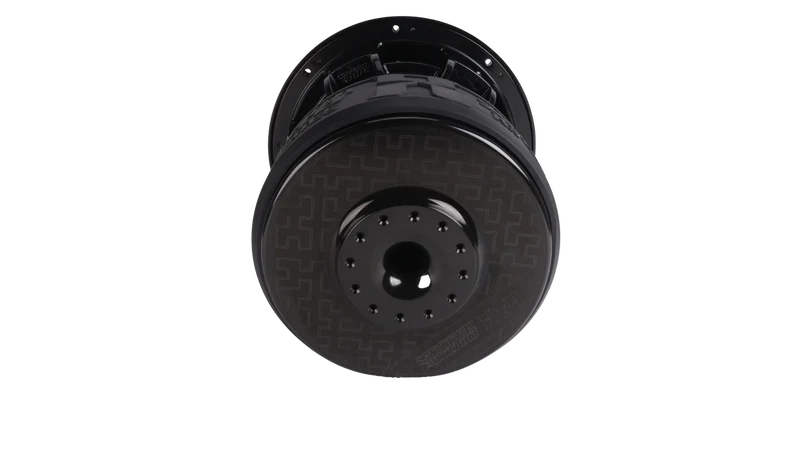

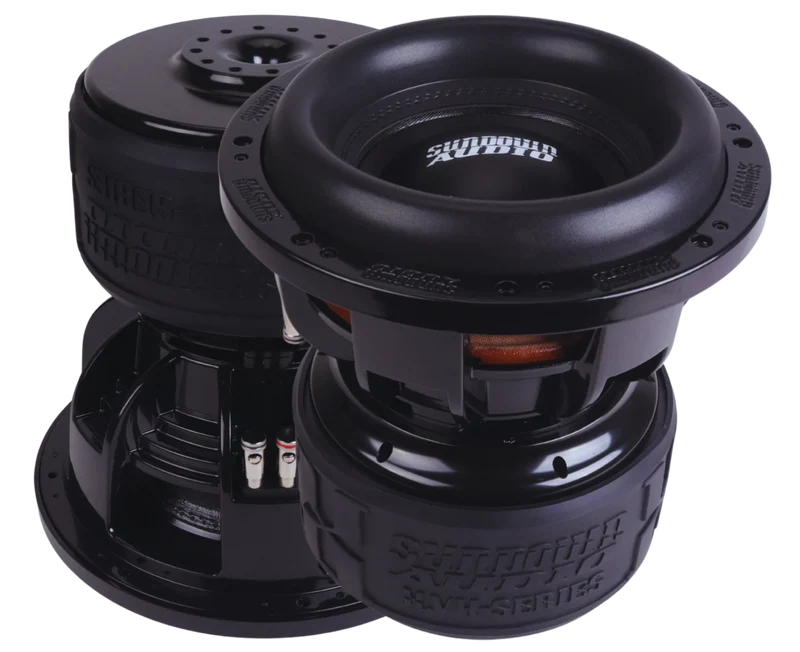

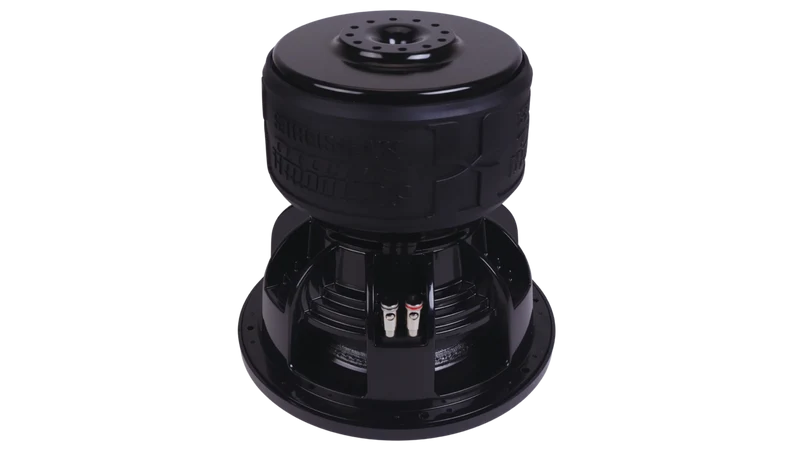

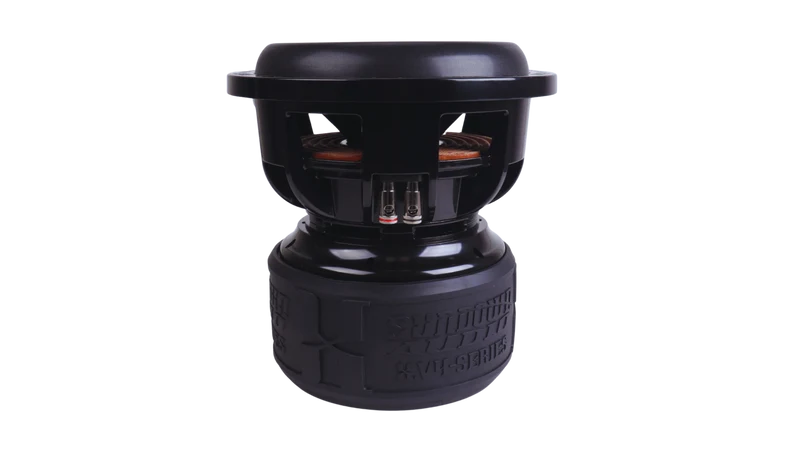

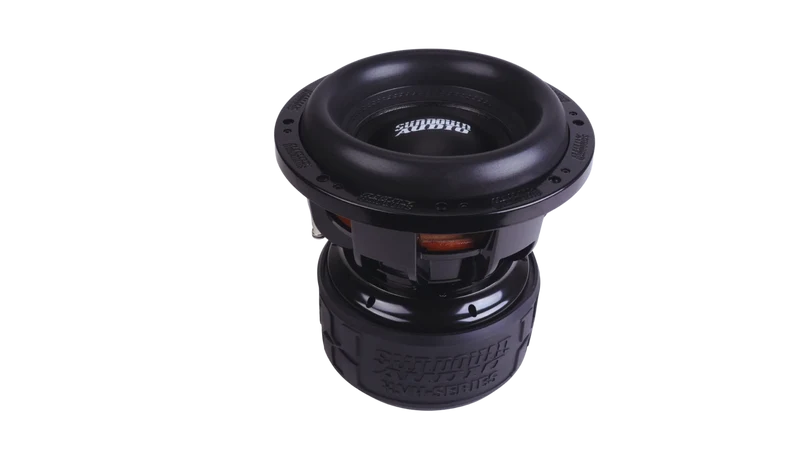

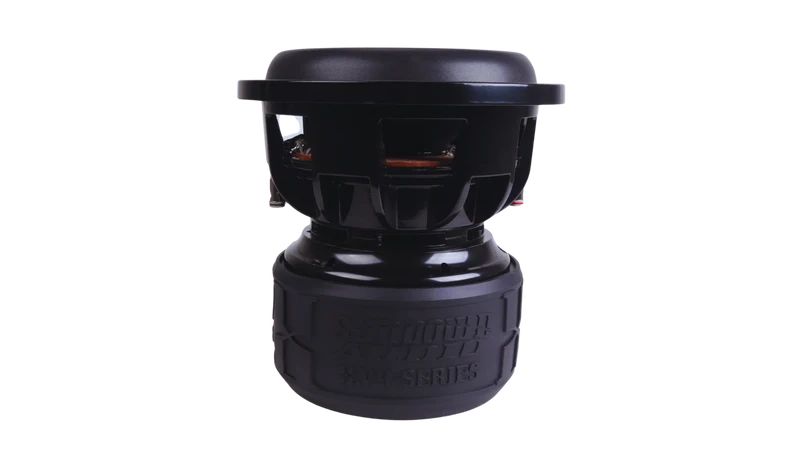

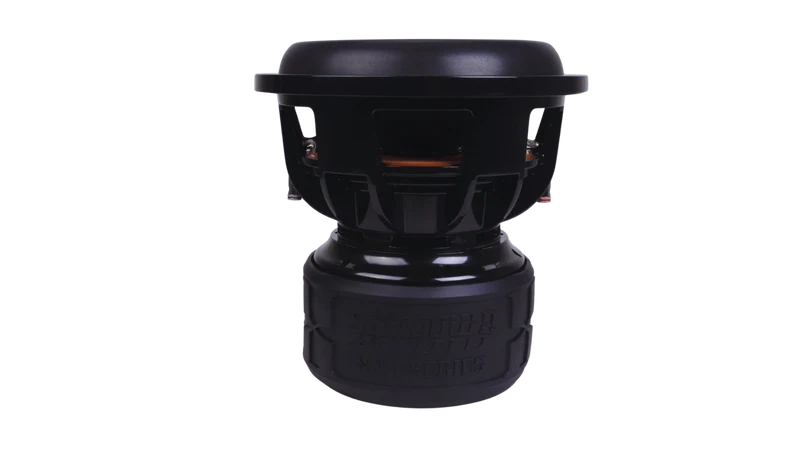

Sundown X 10 v4

Der Sundown Audio X-10 v.4 ist ein kompromisslos aufgebauter 10-Zoll-Subwoofer für leistungsstarke Car-HiFi- und SPL-Systeme. Trotz seiner vergleichsweise kompakten Membranfläche ist der X-10 v.4 für eine enorme elektrische und mechanische Belastung ausgelegt und erreicht eine Belastbarkeit von 3000 Watt RMS.

Die massive Motoreinheit und die auf hohe Auslenkung ausgelegte Konstruktion ermöglichen einen linearen Membranhub von 30 mm (Xmax). Damit kann der X-10 v.4 auch bei sehr hohen Pegeln große Luftmengen bewegen. Besonders in leistungsfähigen Bassreflex-Systemen spielt der Subwoofer seine Stärken aus und verbindet hohen Schalldruck mit tiefreichender Basswiedergabe.

Sundown Audio empfiehlt für den X-10 v.4 ein Bassreflexgehäuse mit rund 42,5 Litern Nettovolumen, einer Abstimmung von 32 Hz und etwa 155 cm² Portfläche. Ein klassisches geschlossenes Gehäuse wird vom Hersteller für dieses Modell nicht empfohlen.

Der X-10 v.4 ist als D1-Version mit 2 × 1 Ohm sowie als D2-Version mit 2 × 2 Ohm Schwingspule erhältlich. Dadurch lässt sich der Subwoofer flexibel an unterschiedliche leistungsstarke Mono-Endstufen und Mehrwoofer-Systeme anpassen.

Technische Daten

• Hersteller: Sundown Audio
• Serie: X-Series
• Modell: X-10 v.4
• Subwoofergröße: 10" / 25 cm
• Belastbarkeit RMS: 3000 Watt
• Spitzenbelastbarkeit: 6000 Watt
• Schwingspulenvarianten: D1 – 2 × 1 Ohm / D2 – 2 × 2 Ohm
• Maximaler linearer Hub (Xmax): 30 mm
• Außendurchmesser: 11,81" / ca. 300 mm
• Einbaudurchmesser: 10,01" / ca. 254 mm
• Einbautiefe: 11" / ca. 279 mm
• Motordurchmesser: 9,25" / ca. 235 mm
• Chassis-Verdrängung: 0,22 cu.ft. / ca. 6,2 Liter
• Empfohlenes Gehäuseprinzip: Bassreflex
• Geschlossenes Gehäuse: nicht empfohlen



Thiele-Small-Parameter – X-10 v.4 D1

• Schwingspule: 2 × 1 Ohm
• Gleichstromwiderstand Re: 3,20 Ohm
• Resonanzfrequenz Fs: 41,37 Hz
• Äquivalentvolumen Vas: 8,24 Liter
• Qes: 0,58
• Qms: 5,07
• Qts: 0,52
• Schwingspuleninduktivität Le: 2,68 mH
• Kraftfaktor BL: 22,19 N/A
• Bewegte Masse Mms: 341,7 g
• Nachgiebigkeit Cms: 43,29 µm/N
• Wirkungsgrad: 81,76 dB (1 W / 1 m)
• Xmax: 30 mm



Thiele-Small-Parameter – X-10 v.4 D2

• Schwingspule: 2 × 2 Ohm
• Gleichstromwiderstand Re: 3,74 Ohm
• Resonanzfrequenz Fs: 37,04 Hz
• Äquivalentvolumen Vas: ca. 8,38 Liter
• Qes: 0,46
• Qms: 3,99
• Qts: 0,41
• Kraftfaktor BL: 27,41 N/A
• Bewegte Masse Mms: 396,92 g
• Nachgiebigkeit Cms: 46,49 µm/N
• Wirkungsgrad: 81,5 dB (1 W / 1 m)
• Xmax: 30 mm



Gehäuseempfehlung – Bassreflex

• Empfohlenes Nettovolumen: 1,5 cu.ft. / ca. 42,5 Liter
• Empfohlene Abstimmfrequenz: 32 Hz
• Empfohlene Portfläche: 24 sq.in. / ca. 155 cm²
• Geschlossenes Gehäuse: nicht empfohlen



Gehäuseempfehlung – 4th Order Bandpass

• Geschlossene Kammer: 0,75 cu.ft. / ca. 21,2 Liter
• Ventilierte Kammer: 2,25 cu.ft. / ca. 63,7 Liter
• Portfläche: 45 sq.in. / ca. 290 cm²
• Portlänge: 8" / ca. 20,3 cm
