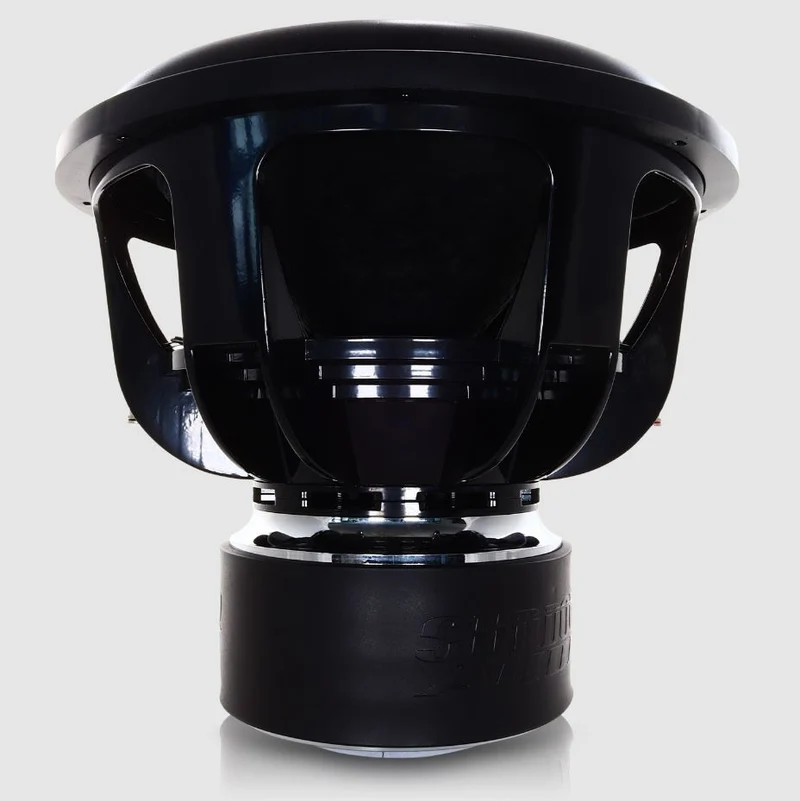

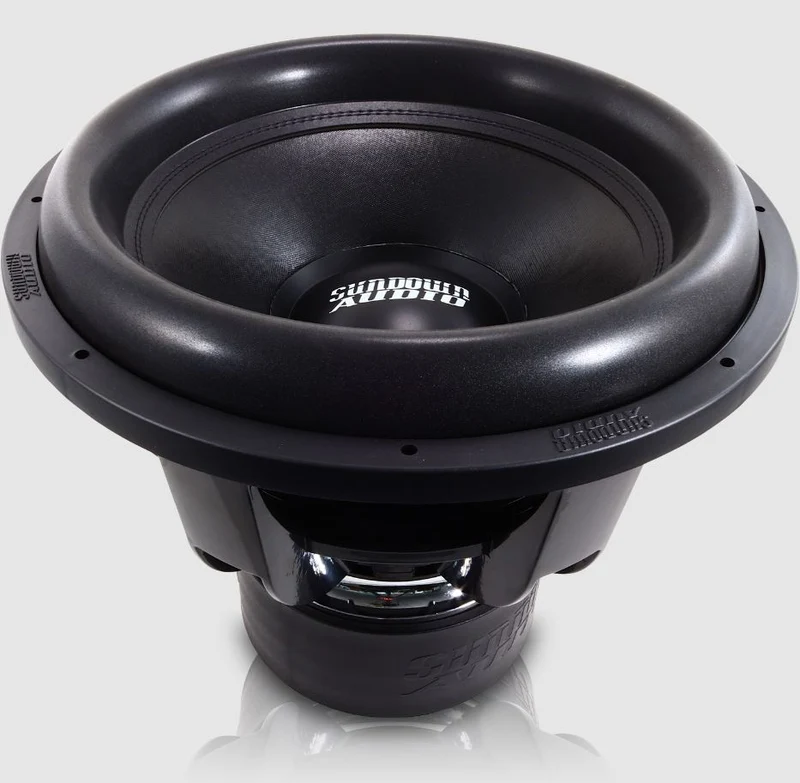

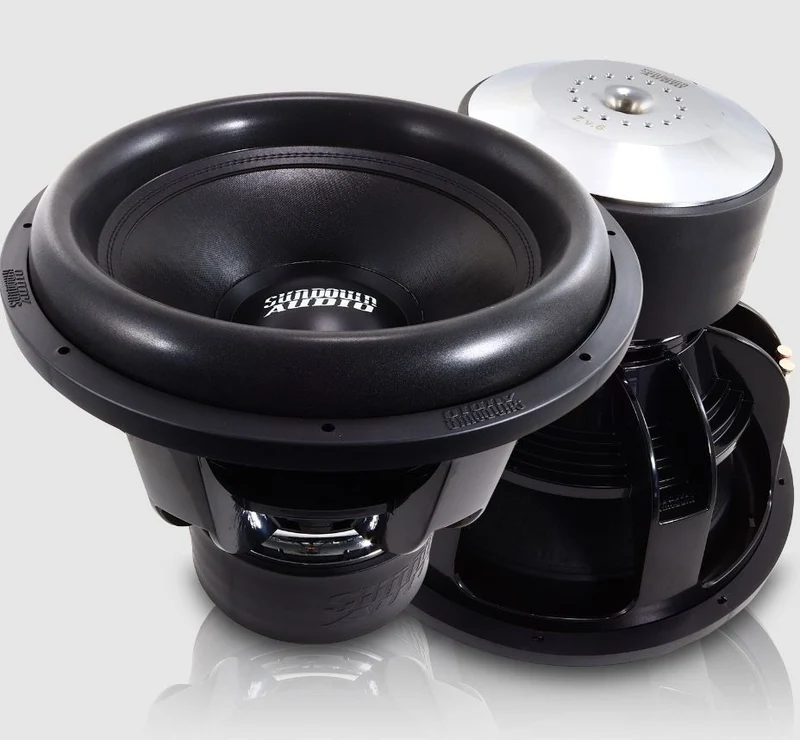

Sundown ZV6 18

Der Sundown Audio ZV6 18 ist ein kompromisslos ausgelegter 18-Zoll-Subwoofer für leistungsstarke Car-HiFi-Systeme, bei denen enormer Tiefbass, hoher Membranhub und eine entsprechend hohe Belastbarkeit gefragt sind. Die Z v.6 Serie positioniert sich innerhalb des Sundown-Portfolios oberhalb der X v.3 Serie und kombiniert einen massiven Antrieb mit einer besonders linear ausgelegten Aufhängung.

Mit 3.250 Watt RMS Belastbarkeit und einem linearen Xmax von 35 mm in eine Richtung besitzt der ZV6 18 erhebliche Reserven für anspruchsvolle Bass-Setups. Dabei wurde die Konstruktion nicht ausschließlich auf maximalen Pegel ausgelegt. Die lineare Aufhängung soll insbesondere bei sehr tiefen Frequenzen kontrollierte Membranbewegungen und geringe Verzerrungen ermöglichen.

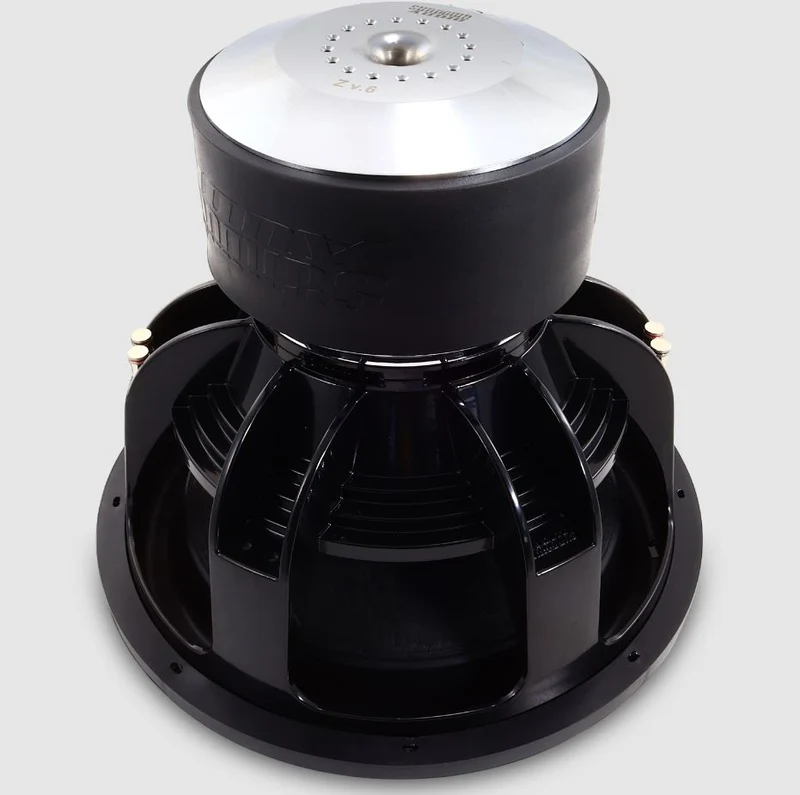

Herzstück des ZV6 ist sein leistungsfähiges Magnetsystem in Verbindung mit einer 76,2 mm großen, 8-lagigen Aluminium-Schwingspule. Sundown setzt auf eine umfangreiche Belüftung des Motors: Neben einem strömungsoptimierten Polkernkanal verfügt die Konstruktion über einen stark belüfteten Luftspalt sowie zusätzliche eingearbeitete Kanäle rund um den Polkern. Dadurch kann die beim Betrieb entstehende Wärme effizienter aus dem Bereich der Schwingspule abgeführt werden.

Für den großen Membranhub kommt Sundowns Mega-Roll v.2 Sicke zusammen mit speziell entwickelten, ultra-linearen Zentrierspinnen zum Einsatz. Ein großer Aluminium-Faradayring wirkt sich zusätzlich positiv auf das induktive Verhalten des Antriebs aus. Vernähte XL-Tinsellitzen und robuste Federklemmen sind auf die hohen Ströme und starken mechanischen Belastungen leistungsorientierter Anlagen abgestimmt.

Der ZV6 18 ist besonders für Bassreflexgehäuse ausgelegt. Sundown empfiehlt für den 18-Zöller ein Nettovolumen von rund 7,0 ft³ bzw. 198 Litern mit einer Abstimmung auf 32 Hz. Ein klassisches geschlossenes Gehäuse wird vom Hersteller nicht empfohlen.

Technische Daten

• Hersteller: Sundown Audio
• Serie: Z v.6
• Modell: ZV6 18
• Subwoofergröße: 18 Zoll / ca. 46 cm
• Belastbarkeit RMS: 3.250 Watt
• Belastbarkeit Peak: 6.500 Watt
• Schwingspule: 76,2 mm / 3 Zoll
• Schwingspulenaufbau: 8-lagige Aluminium-Schwingspule
• Impedanzvarianten: D1 oder D2
• D1: Dual 1 Ohm
• D2: Dual 2 Ohm
• Linearer Xmax: 35 mm einseitig nach 70-%-BL-Kriterium
• Membranfläche Sd: 1.641,9 cm²
• Sicke: Sundown Mega-Roll v.2
• Zentrierung: speziell entwickelte ultra-lineare Spider-Packs
• Anschluss: Federklemmen / Spring Loaded Terminals
• Tinsellitzen: vernähte XL-Ausführung
• Faradayring: großer Aluminium-Kurzschlussring
• Belüftung: stark belüfteter Magnetspalt
• Polkernbelüftung: strömungsoptimierter High-Velocity Pole Vent
• Zusätzliche Belüftungskanäle am Polkern
• Belüfteter Distanzring aus Aluminiumguss
• Korb: speziell entwickelter Sundown-Audio-Korb



Thiele-Small-Parameter – ZV6 18 D1

• Gleichstromwiderstand Re: 1,80 Ohm
• Resonanzfrequenz Fs: 26,64 Hz
• Mechanische Güte Qms: 5,7399
• Elektrische Güte Qes: 0,4869
• Gesamtgüte Qts: 0,4489
• Äquivalentvolumen Vas: 97,05 Liter
• Bewegte Masse Mms: 679,33 g
• Nachgiebigkeit Cms: 52,56 µm/N
• Kraftfaktor BL: 20,487 Tm
• Schwingspuleninduktivität Le: 2,15 mH
• Membranfläche Sd: 1.641,9 cm²
• Wirkungsgrad: 87,58 dB
• Xmax: 35 mm



Thiele-Small-Parameter – ZV6 18 D2

• Gleichstromwiderstand Re: 4,00 Ohm
• Resonanzfrequenz Fs: 24,12 Hz
• Mechanische Güte Qms: 5,7355
• Elektrische Güte Qes: 0,4265
• Gesamtgüte Qts: 0,3970
• Äquivalentvolumen Vas: 116,39 Liter
• Bewegte Masse Mms: 690,56 g
• Nachgiebigkeit Cms: 52,56 µm/N
• Kraftfaktor BL: 31,279 Tm
• Schwingspuleninduktivität Le: 4,35 mH
• Membranfläche Sd: 1.641,9 cm²
• Wirkungsgrad: 87,58 dB
• Xmax: 35 mm



Abmessungen

• Außendurchmesser: 18,5 Zoll / ca. 470 mm
• Einbaudurchmesser: 16,68 Zoll / ca. 424 mm
• Einbautiefe: 14,92 Zoll / ca. 379 mm
• Motordurchmesser: 5,78 Zoll / ca. 147 mm
• Verdrängungsvolumen des Subwoofers: 0,27 ft³ / ca. 7,65 Liter



Gehäuseempfehlung

• Geschlossenes Gehäuse: vom Hersteller nicht empfohlen
• Bassreflexgehäuse netto: 7,0 ft³ / ca. 198 Liter
• Empfohlene Abstimmfrequenz: 32 Hz
• Empfohlene Portfläche: 100 in² / ca. 645 cm²



4th-Order-Bandpass Empfehlung

• Geschlossene Kammer: 3,0 ft³ / ca. 85 Liter
• Ventilierte Kammer: 9,0 ft³ / ca. 255 Liter
• Portfläche: 180 in² / ca. 1.161 cm²
• Angegebene Portlänge: 8 Zoll / ca. 203 mm
