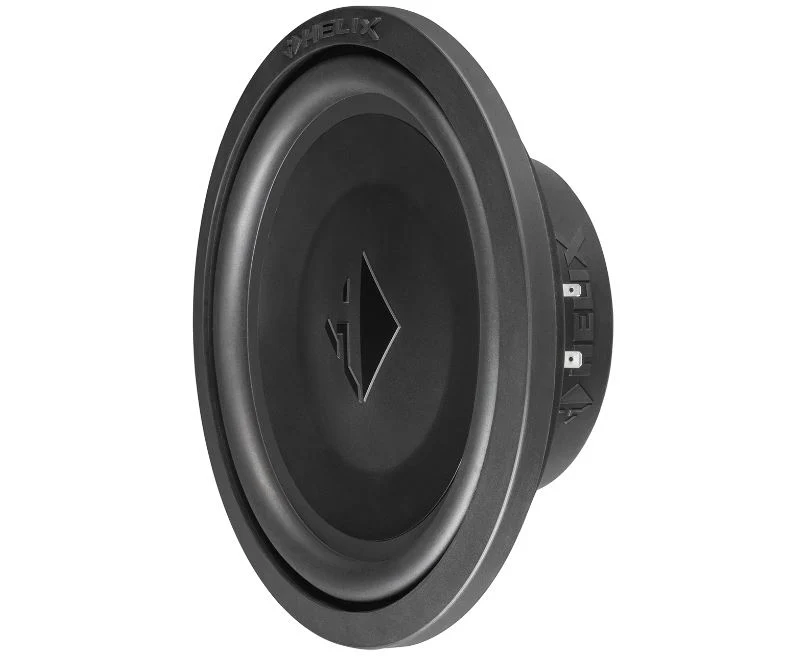

Helix IK S10

Flaches Design – Tiefer Bass

Mit den HELIX IK S Subwoofern ist die Realisierung besonders flacher und kompakter Gehäusekonstruktionen kein Problem mehr. Die extrem geringe Einbautiefe eröffnet neue Installationsmöglichkeiten, die ganz ohne akustische Kompromisse auskommen. Vor allem aber dank dem Einsatz großer Schwingspulen und der tiefen Resonanzfrequenz liefert die HELIX IK S Serie eine absolut souveräne Bassperformance, welche größer dimensionierten Woofern in nichts nachsteht.



Detailverliebt und klar durchdacht

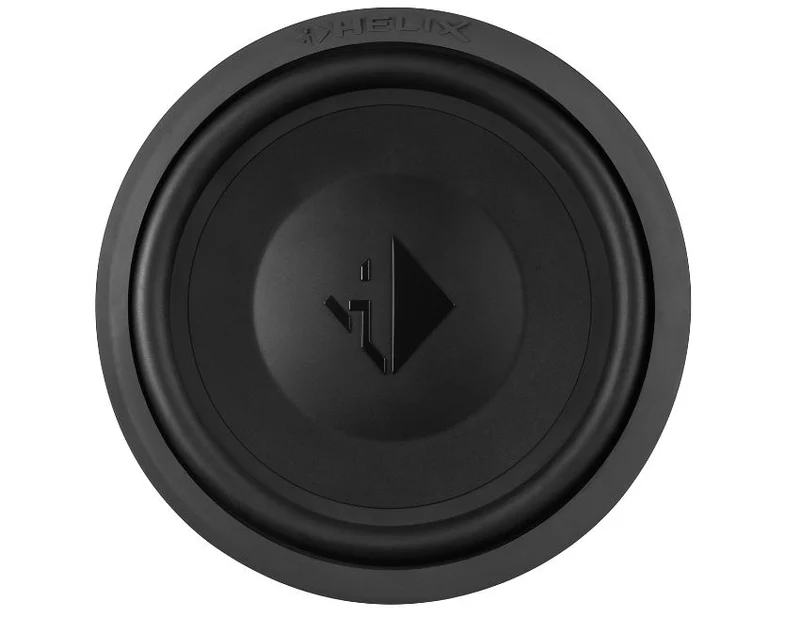

Die enorm verwindungssteife Sandwich-Papiermembran in Verbindung mit unserem hochbelastbaren Antriebssystem setzt einerseits Verstärkerleistung ohne Kompressionseffekte im Handumdrehen in mächtigen Schalldruck um, beweist aber auch bei subtilen Beats Feingefühl.
Besonderer Clou: Das Magnetsystem verfügt über eine rückseitige Gewindebohrung und ermöglicht so das Verschrauben des Woofers mit der Gehäuserückwand. Da bei flachen Konstruktionen jeder Millimeter Bautiefe zählt, werden in dem Zuge Gehäuseschwingungen selbst bei geringen Wandstärken wirksam reduziert.



„All inclusive“ für Self-Made-Enthusiasten

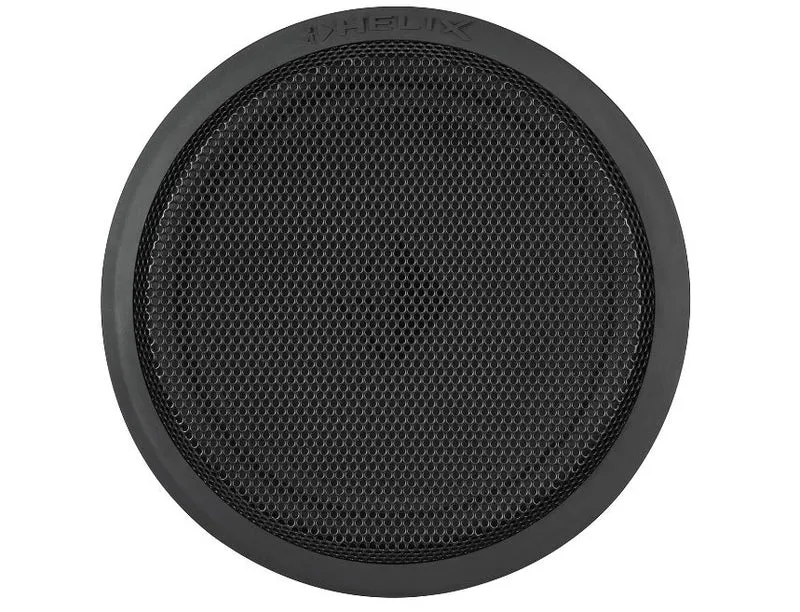

Zusätzlich zum hochwertigen Gehäuse-Anschlussterminal mit vergoldeten Schraubanschlüssen ist zudem ein solides Schutzgitter sowie ein Abdeckring im Lieferumfang enthalten. Für die optimale Bass-Performance bei DIY-Einbauten liegen mit unserem technischen Datenblatt Empfehlungen für geschlossene und Bassreflex-Gehäuse mit sämtlichen Parametern wie Nettovolumen, Tunnelabstimmfrequenz oder DSP-Einstellungen, bei.

Features

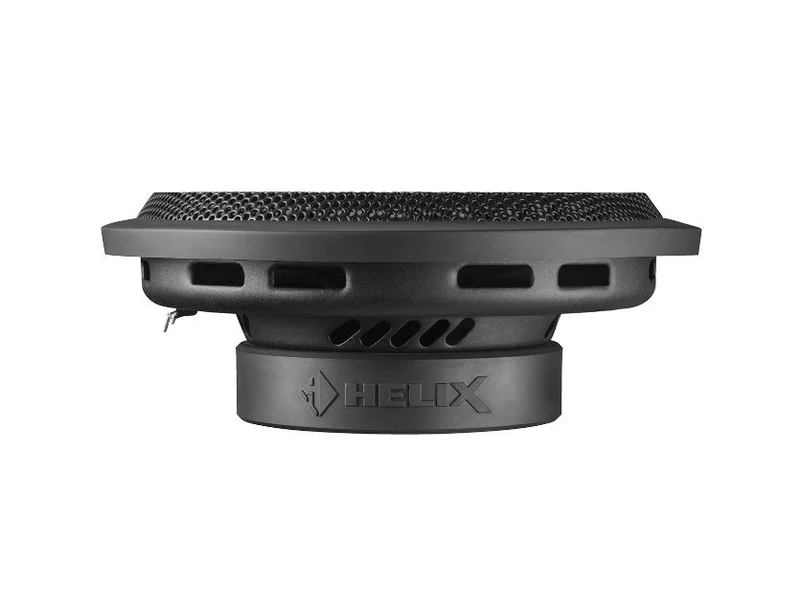

• Chassis mit besonders geringer Einbautiefe – optimiert für kompakte und sehr flache Gehäusekonstruktionen
• 2 x 2 Ohm Doppelschwingspule für flexible Systemkonfigurationen
• Magnetsystem mit rückseitiger Gewindebohrung – ermöglicht das Verschrauben mit der Gehäuserückwand zur Stabilisierung und Minderung von Gehäuseschwingungen
• Enorm verwindungssteife Sandwich-Papiermembran
• Langhubige Gummisicke für höchste mechanische Belastbarkeit
• Robuste Magnetabdeckung mit HELIX-Schriftzug zum Schutz des Magneten
• Gehäuse-Anschlussterminal, Gitter und Abdeckring im Lieferumfang enthalten

Technische Daten

		IK S10-SVC2 – 1 x 2 Ohm
Belastbarkeit RMS / Max.	P	300 / 600 Watt
Impedanz	Z	1 x 2 Ω
Gleichstrom-widerstand	Re	2,0 Ω
Resonanzfrequenz	Fs	37 Hz
Mechanische Güte	Qms	7,61
Elektrische Güte	Qes	0,54
Gesamtgüte	Qts	0,51
Nachgiebigkeit	Cms	150 μm/N
Äquivalentvolumen	Vas	26 L
Kraftfaktor	B*I	10,1 Tm
Wirkungsgrad	SPL	93,0 dB @ 2,83V / 1m
		87,0 dB @ 1W / 1m
Membranfläche	Sd	353 cm²
Bewegte Masse	Mms	119 g
Membranmaterial		Sandwich-Papiermembran
Mechanischer Widerstand	Rms	3,7 kg/s
Schwingspulen-durchmesser	ø	50,8 mm
Schwingspulen-wickelbreite		18 mm
Max. linearer Membranhub	Xmax	+/- 6,0 mm
Außendurchmesser	ø	262 mm
Einbaudurchmesser	ø	229 mm
Einbautiefe		84,5 mm
Empfohlene Gehäusevolumina
Geschlossenes Gehäuse
Nettovolumen		14 L
Untere Grenzfrequenz (-3dB)		46 Hz
Empfohlene DSP-Einstellungen		Empfohlenes "Self-Define" Hochpassfilter mit 45 Hz Grenzfreqenz und Q = 1,3;
		Zusätzliches EQ-Filter 100 Hz / Q = 1,0 / -3 dB
Bassreflex-Gehäuse
Nettovolumen		16 L
Reflex- Kanaldurchmesser	ø	70 mm
Reflex- Kanalfläche		38 cm²
Reflex- Kanallänge		38 cm
Tunnelabstimmungs- frequenz	Fb	37 Hz
Untere Grenzfrequenz (-3dB)		39 Hz
Empfohlene DSP-Einstellungen		Empfohlenes "Self-Define" Hochpassfilter mit 37 Hz Grenzfreqenz und Q = 1,2;
		Zusätzliches EQ-Filter 95 Hz / Q = 0,7 / -3 dB

Lieferumfang

1 x Subwoofer HELIX IK S10
1 x Gitter
1 x Abdeckring
1 x Gehäuse-Anschlussterminal
1 x Datenblatt
