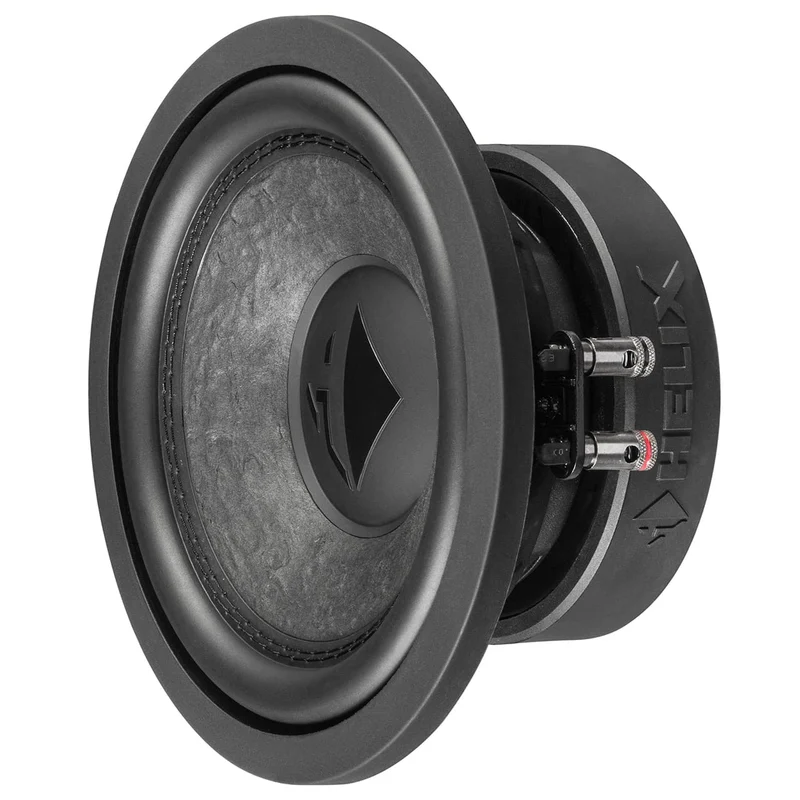

HELIX IK W8

Souveräne Bassperformance aus kompakten Abmessungen

Die IMPACT Subwooferlinie bietet mit den neuen KW-Einzelchassis kraftvolle Basslieferanten für den Einsatz in sehr kompakten Gehäusen. Besonders wenn es darum geht, den vorhandenen Platz im Fahrzeug durch eine individuelle Subwoofer-Gehäuseform optimal auszunutzen eröffnen diese Woofer völlig neue Möglichkeiten, ohne dafür irgendwelche akustischen Kompromisse eingehen zu müssen.

Clever bis ins Detail

Die extrem harte Membran aus handgeschöpften Papierfasern in Verbindung mit dem hochbelastbaren Antriebssystem setzt nicht nur Verstärkerleistung lässig und ohne Kompressionseffekte in mächtigen Schalldruck um, sondern punktet klanglich genauso bei subtilen Beats.

Flexibler Anschluss – 2 x 2 oder 1 x 2 Ohm

Die Chassis gibt es wahlweise als 1 x 2 Ohm (SVC2) oder 2 x 2 Ohm (DVC2) Variante. So findet sich für jede erdenkliche Verstärkerkonfiguration – egal ob Monoblock, Zweikanalendstufe oder auch Multikanalverstärker – immer der passende Woofer, um das Maximum an Leistung herausholen zu können.

„All inclusive“ Self-Made-Enthusiasten

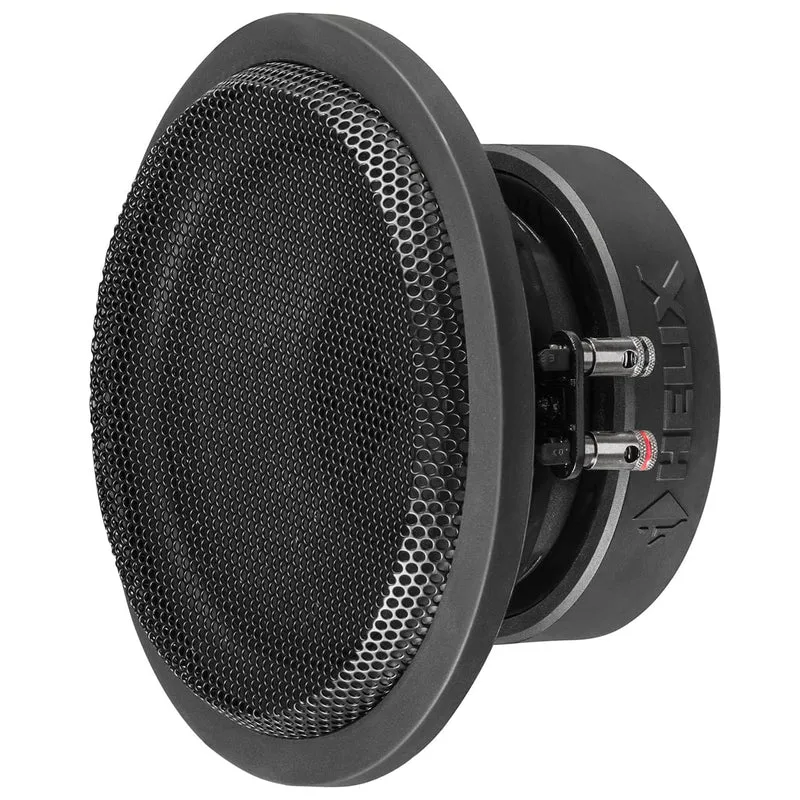

Ein solides Schutzgitter sowie ein Abdeckring sind selbstredend im Lieferumfang enthalten. Für optimale Bass-Performance bei DIY-Einbauten liegen mit unserem technischen Datenblatt Empfehlungen für geschlossene und Bassreflex-Gehäuse mit sämtlichen Parametern wie Nettovolumen, Tunnelabstimmfrequenz sowie DSP-Einstellungen.


Features:

• 2 x 2 Ohm Doppelschwingspule für flexible Systemkonfigurationen

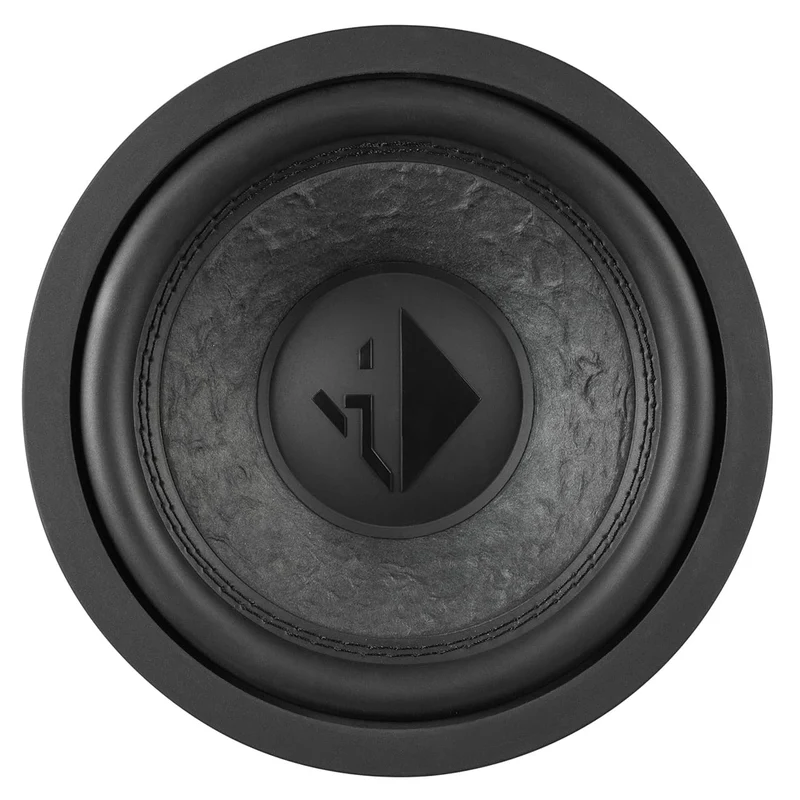

• Enorm verwindungssteife, handgeschöpfte Papiermembran für außergewöhnliche Impulstreue
• Doppelte Belüftung der Schwingspule für minimale Kompressionseffekte und hohe Belastbarkeit
• Langhubige Gummisicke für höchste mechanische Belastbarkeit

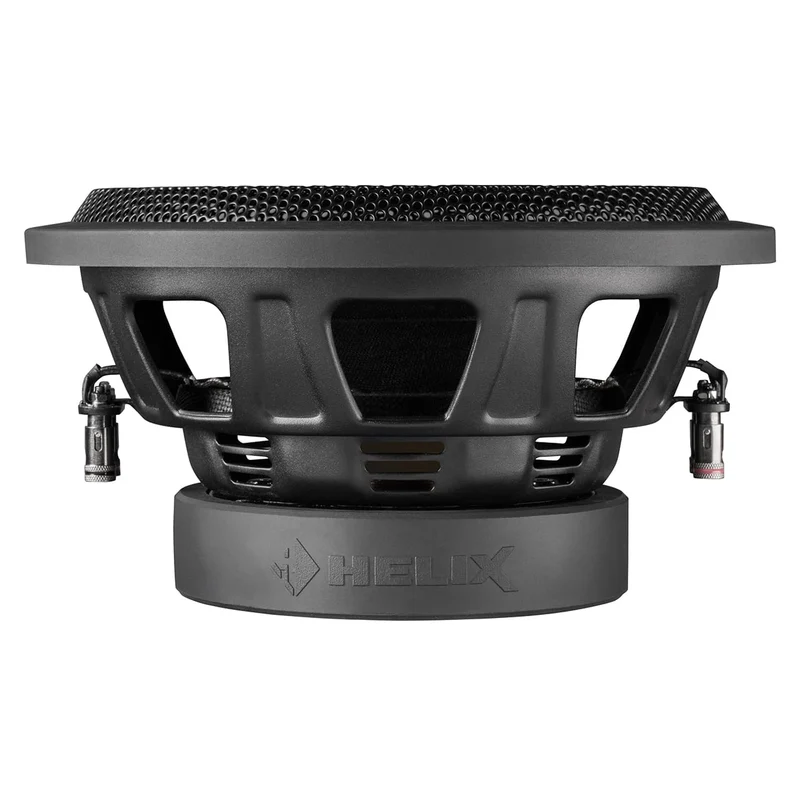

• Solide Druckterminals
• Kraftvolles Magnetsystem für kompakte Gehäuse optimiert
• Robuste Magnetabdeckung mit HELIX-Schriftzug zum Schutz des Magneten
• Gitter und Abdeckring im Lieferumfang enthalten

Technische Daten:

		IK W8-DVC2 – 2 x 2 Ohm
Belastbarkeit RMS / Max.	P	300 / 600 Watt
Impedanz	Z	2 x 2 Ω
Gleichstrom- widerstand	Re	2 x 1,6 Ω
Resonanz- frequenz	Fs	37 Hz
Mechanische Güte	Qms	3,56
Elektrische Güte	Qes	0,46
Gesamtgüte	Qts	0,41
Nachgiebigkeit	Cms	262 μm/N
Äquivalentvolumen	Vas	17 L
Kraftfaktor	B*I	10,7 Tm
Wirkungsgrad	SPL	89,0 dB @ 2,83V / 1m 86,0 dB @ 1W / 1m
Membranfläche	Sd	219 cm²
Bewegte Masse	Mms	69 g
Membranmaterial		Handgeschöpfte Papiermembran
Mechanischer Widerstand	Rms	4,54 kg/s
Schwingspulen- durchmesser	ø	50,8 mm
Schwingspulen- wickelbreite		24 mm
Max. linearer Membranhub	Xmax	+/- 8,0 mm
Außendurchmesser	ø	213,5 mm
Einbaudurchmesser	ø	182 mm
Einbautiefe		101 mm
Empfohlene Gehäusevolumina
Geschlossenes Gehäuse
Nettovolumen		8 L
Untere Grenzfrequenz (-3dB)		50 Hz
Empfohlene DSP-Einstellungen		Empfohlenes "Self-Define" Hochpassfilter mit 50 Hz Grenzfreqenz und Q = 1,5, Zusätzliches EQ-Filter 115 Hz / Q = 1,0 / -2,5 dB
Bassreflex-Gehäuse
Nettovolumen		8 L
Reflex- Kanaldurchmesser	ø	60 mm
Reflex-Kanalfläche		28 cm²
Reflex-Kanallänge		42 cm gewinkelt
Tunnelabstimmungs- frequenz	Fb	43 Hz
Untere Grenzfrequenz (-3dB)		45 Hz
Empfohlene DSP- Einstellungen		Empfohlenes "Self-Define" Hochpassfilter mit 43 Hz Grenzfreqenz und Q = 1,5, Zusätzliches EQ-Filter 120 Hz / Q = 0,8 / -3,5 dB

Lieferumfang
1 x Subwoofer HELIX IK W8
1 x Schutzgitter
1 x Abdeckring
1 x Datenblatt
