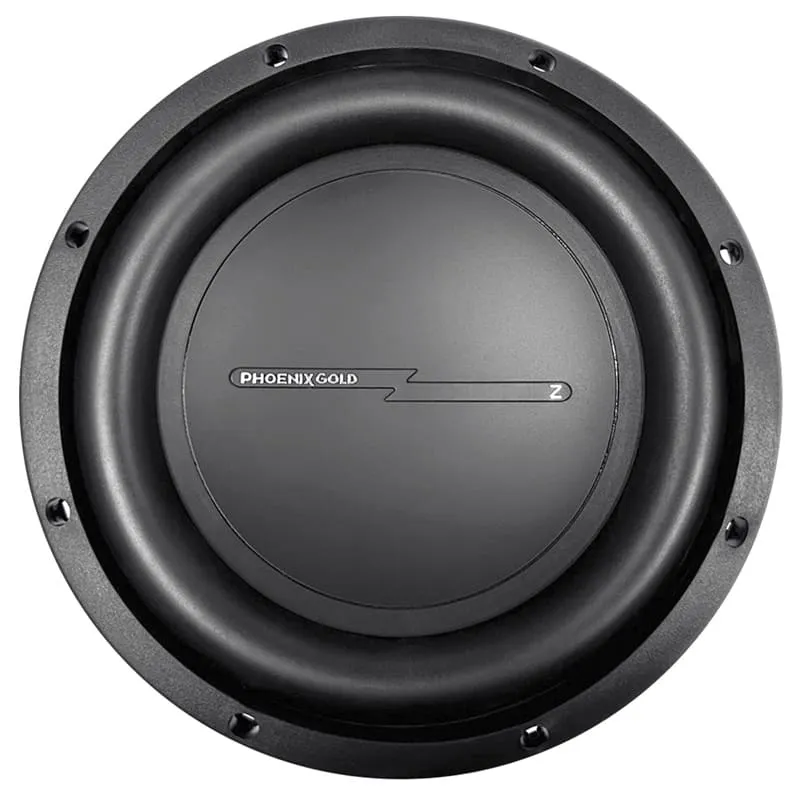

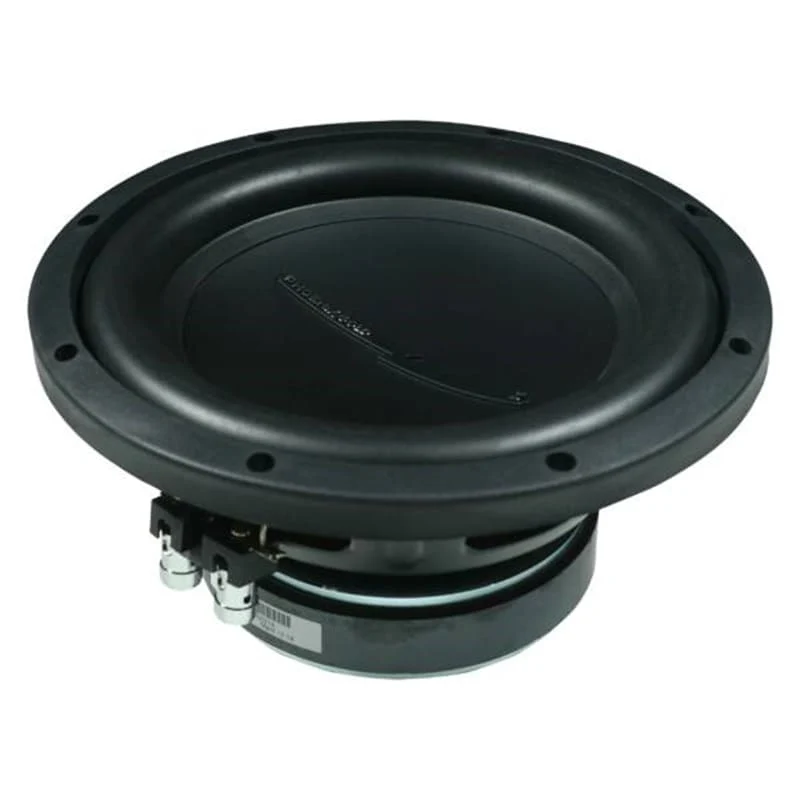

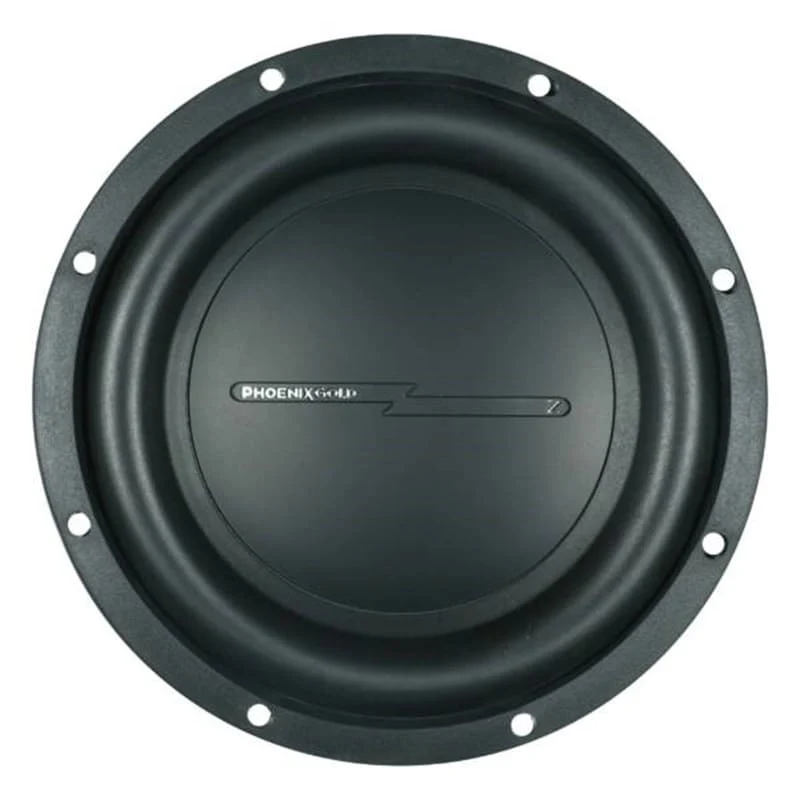

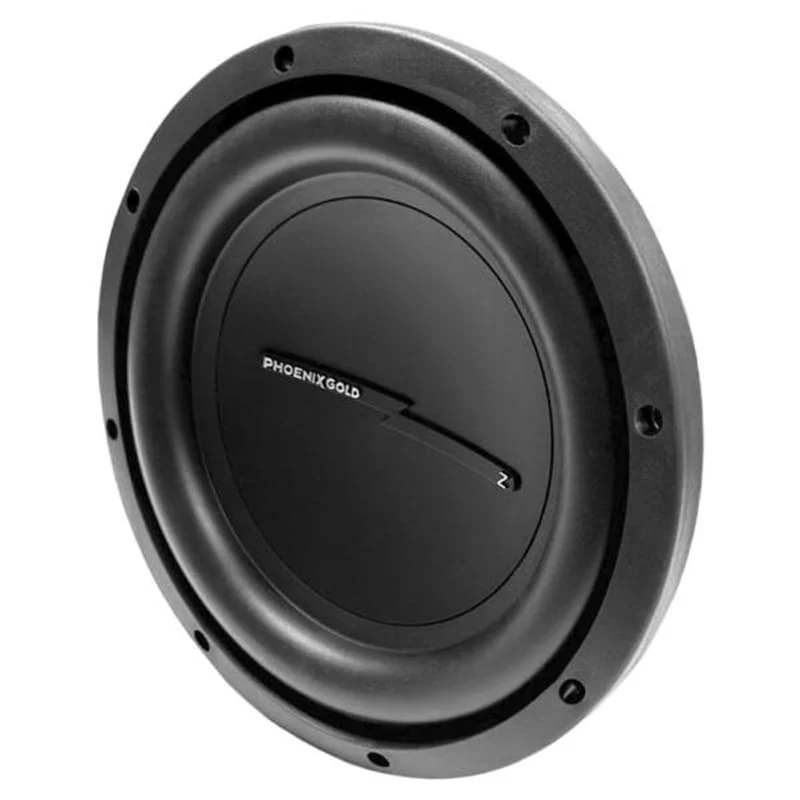

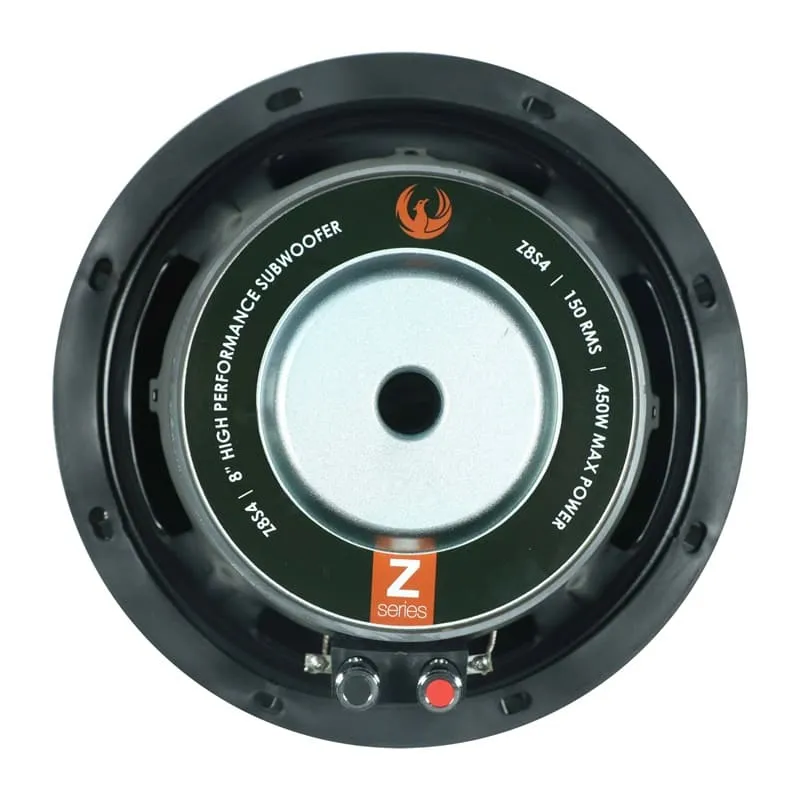

Phoenix Gold Z8S4

Der Phoenix Gold Z8S4 ist ein kompakter 20-cm-Subwoofer (8"), der sich besonders für Car-HiFi-Installationen eignet, bei denen kräftiger Tiefton mit überschaubarem Platzbedarf kombiniert werden soll. Mit 150 Watt RMS Belastbarkeit, einer einzelnen 4-Ohm-Schwingspule und einer maximalen Belastbarkeit von 450 Watt lässt er sich unkompliziert in unterschiedlichste Soundsysteme integrieren.

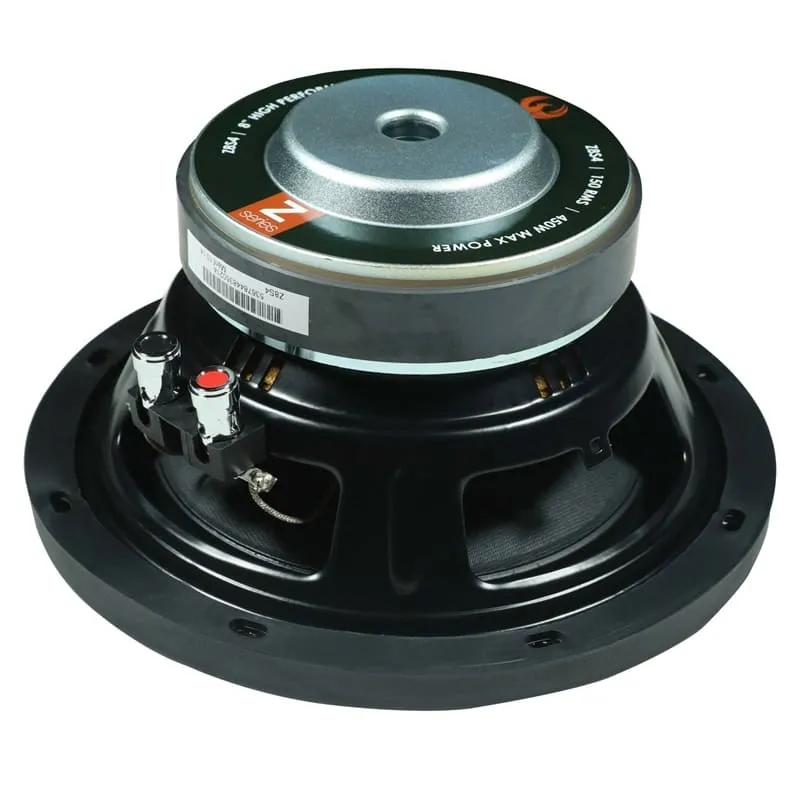

Die Konstruktion des Z8S4 ist auf einen kontrollierten und druckvollen Membranhub ausgelegt. Seine 38-mm-Hochtemperatur-Kupferschwingspule arbeitet auf einem schwarz eloxierten Aluminium-Schwingspulenträger. Eine langhubige Zentrierspinne sowie die hoch ausgeführte Gummisicke unterstützen die Membran auch bei höheren Pegeln und größeren Auslenkungen.

Mit lediglich 102 mm Einbautiefe bleibt der Z8S4 vergleichsweise kompakt und eröffnet dadurch interessante Möglichkeiten für platzsparende Subwoofer-Gehäuse. Phoenix Gold sieht den Woofer sowohl für geschlossene als auch für Bassreflex-Gehäuse vor. Dadurch kann die Abstimmung je nach gewünschtem Ergebnis stärker auf präzisen oder auf druckvollen Bass ausgelegt werden.

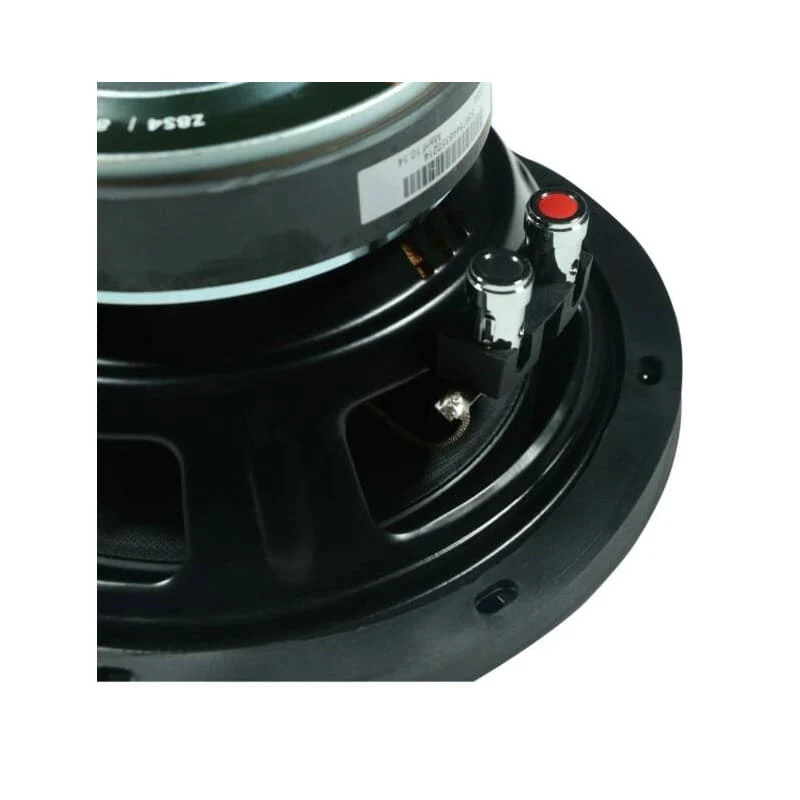

Praktische Lautsprecheranschlüsse erleichtern zudem die Verkabelung bei der Installation.

Technische Daten

• Hersteller: Phoenix Gold
• Modell: Z8S4
• Serie: Z-Series
• Typ: Car-HiFi-Subwoofer
• Nenngröße: 8" / 20 cm
• Nennimpedanz: 4 Ohm
• Schwingspule: Single Voice Coil (SVC)
• Nennbelastbarkeit: 150 Watt RMS
• Maximale Belastbarkeit: 450 Watt
• Schwingspulendurchmesser: 38 mm / 1,5"
• Schwingspule: Hochtemperatur-Kupferschwingspule
• Schwingspulenträger: schwarz eloxiertes Aluminium
• Maximale Auslenkung (Peak-to-Peak): 22 mm
• Resonanzfrequenz (Fs): 40 Hz
• Gleichstromwiderstand (Re): 3,72 Ohm
• Wirkungsgrad / Empfindlichkeit (1 W / 1 m): 83,6 dB
• Membranfläche (Sd): 221,76 cm²
• Kraftfaktor (BL): 10,314 Tm
• Mechanische Güte (Qms): 7,839
• Elektrische Güte (Qes): 0,681
• Gesamtgüte (Qts): 0,626
• Mechanische Nachgiebigkeit (Cms): 0,205 mm/N
• Bewegte Masse (Mms): 77,586 g
• Äquivalentvolumen (Vas): 14,223 Liter
• Außendurchmesser: 214 mm
• Einbaudurchmesser / Ausschnitt: 182 mm
• Einbautiefe: 102 mm
• Zentrierung: Long-Throw Spider Suspension
• Sicke: High-Roll-Gummisicke
• Membrankonstruktion: Dual-Cone-Design
• Anschluss: Easy-Connect-Lautsprecherterminals
• Gehäuseeignung: geschlossen oder Bassreflex




Gehäuseempfehlungen

Geschlossen – druckvolle Abstimmung

• Nettovolumen: 20 Liter
• Gehäuseresonanz (Fsc): 120 Hz



Geschlossen – HiFi-Abstimmung

• Nettovolumen: 30 Liter
• Gehäuseresonanz (Fsc): 101 Hz



Bassreflex – druckvolle Abstimmung

• Nettovolumen: 15 Liter
• Abstimmfrequenz (Fb): 48 Hz
• Schlitzportfläche: 56 cm²
• Schlitzportlänge: 42 cm
• Alternativer Rundport: Ø 76,2 mm
• Rundportlänge: 33 cm



Bassreflex – HiFi-Abstimmung

• Nettovolumen: 24 Liter
• Abstimmfrequenz (Fb): 40 Hz
• Schlitzportfläche: 39 cm²
• Schlitzportlänge: 25 cm
• Alternativer Rundport: Ø 76,2 mm
• Rundportlänge: 29 cm

Der Phoenix Gold Z8S4 bietet damit eine interessante Kombination aus kompakter Einbautiefe, flexibler Gehäusewahl und solider Belastbarkeit. Besonders bei Installationen mit begrenztem Platzangebot lässt sich mit dem 8-Zoll-Woofer ein eigenständiges Bassfundament realisieren, ohne auf einen deutlich größeren Subwoofer zurückgreifen zu müssen.
