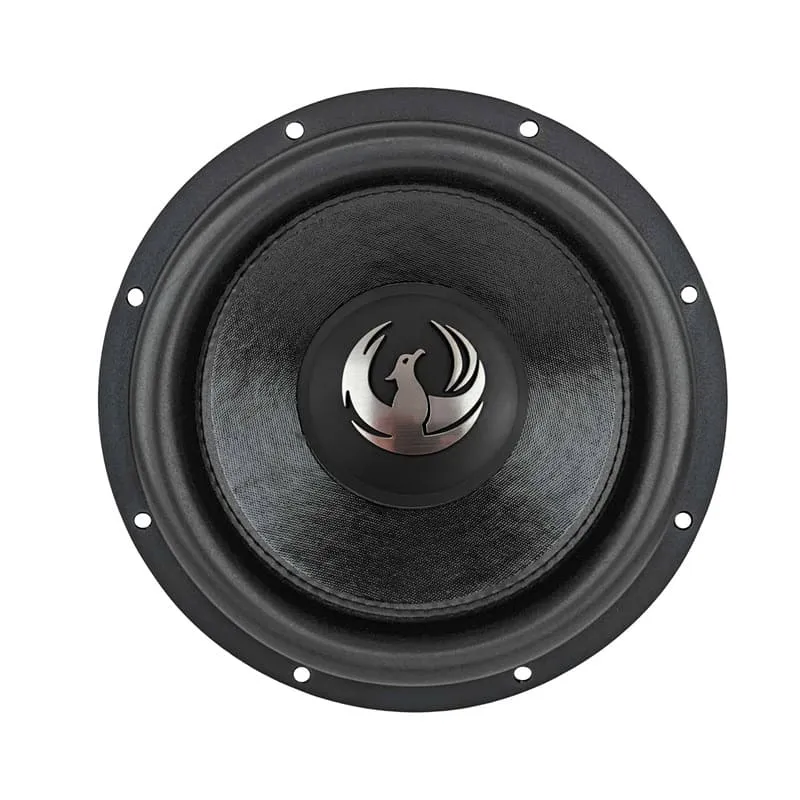

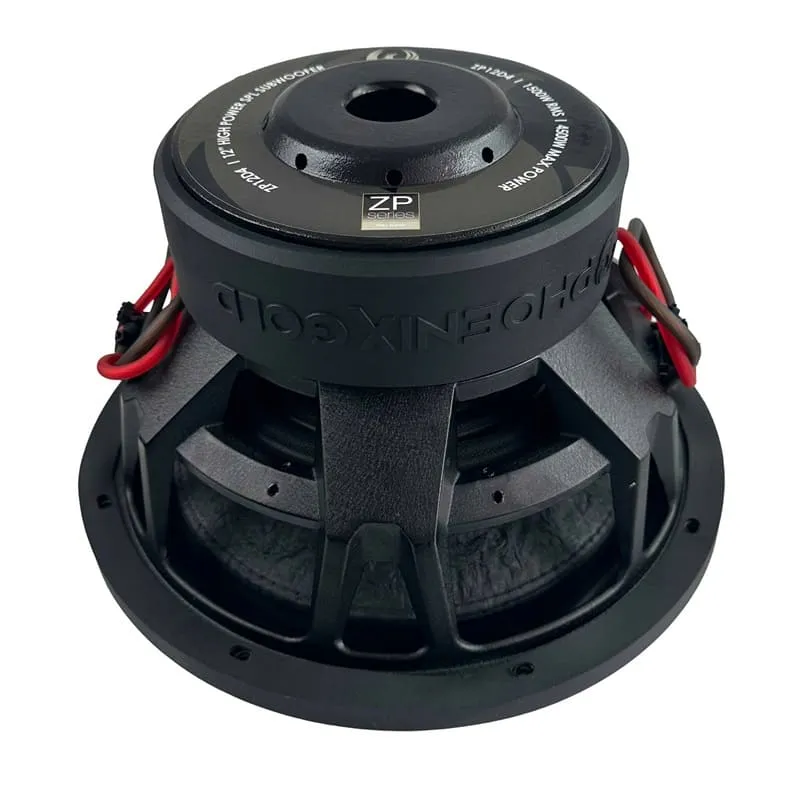

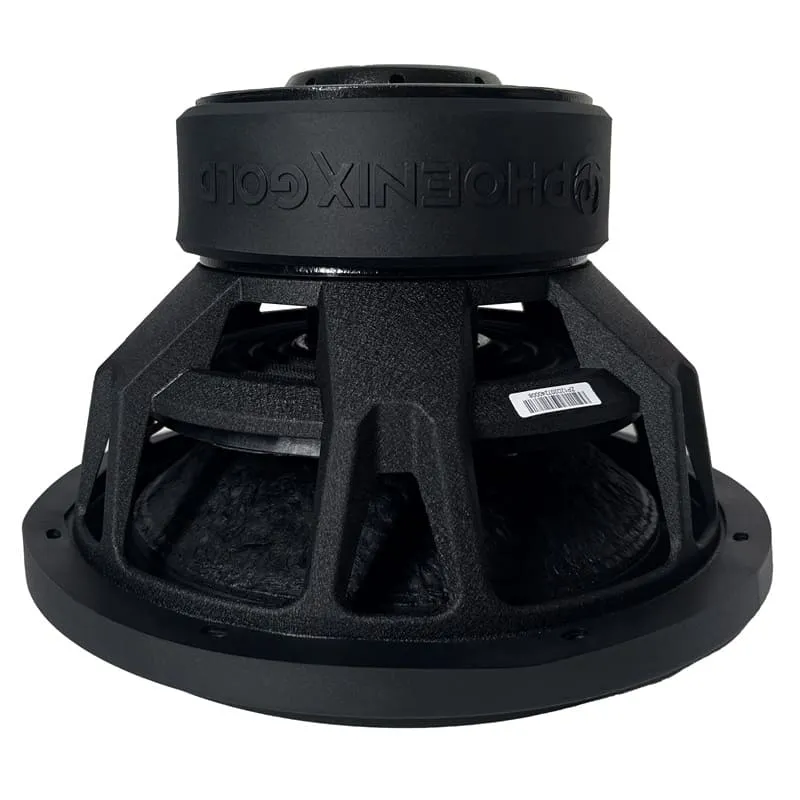

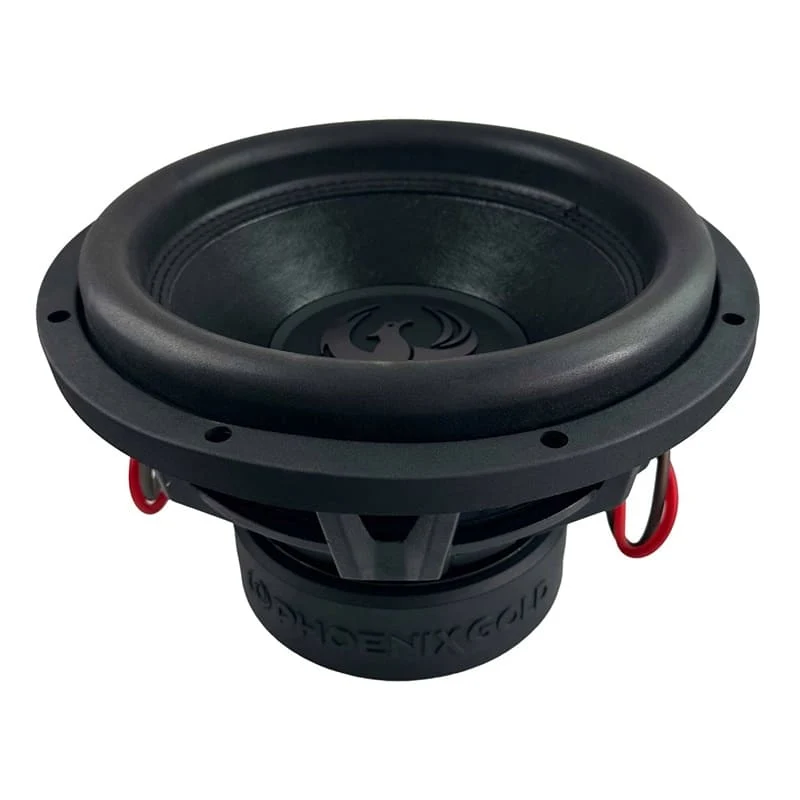

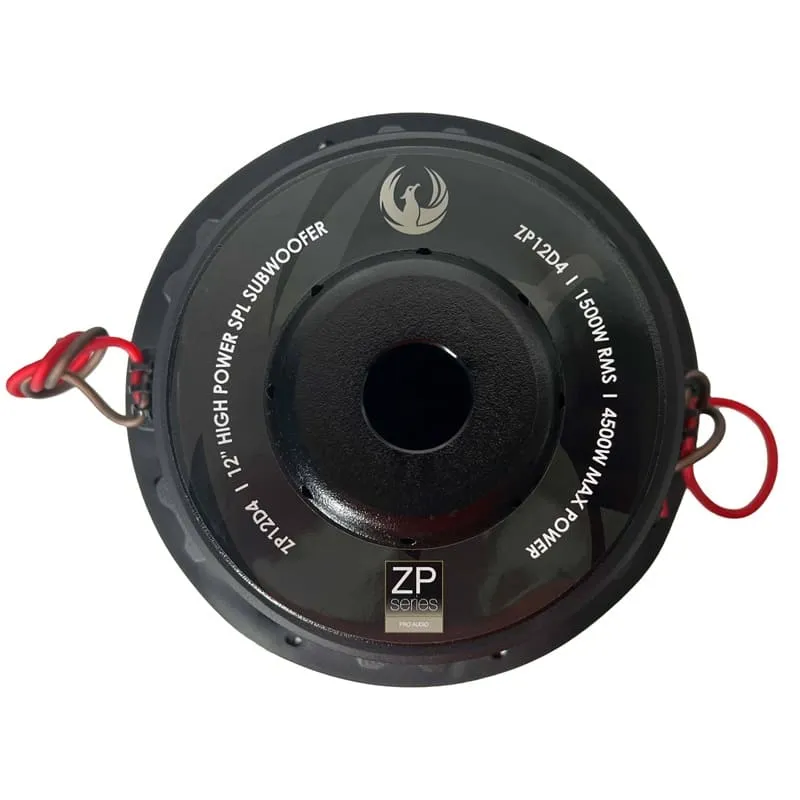

Phoenix Gold ZP12D4

Der Phoenix Gold ZP12D4 ist ein leistungsstarker 12-Zoll-Streetbass-Subwoofer für Car-HiFi-Systeme, bei denen hoher Pegel, kräftiger Tiefbass und eine belastbare Konstruktion gefragt sind. Mit einer Belastbarkeit von 1.500 Watt RMS und bis zu 4.500 Watt Maximalleistung bietet er die passenden Reserven für leistungsorientierte Subwoofer-Setups.

Beim ZP12D4 setzt Phoenix Gold auf eine 3 Zoll (75 mm) große OFC-Schwingspule in Verbindung mit einem kräftigen, doppelt ausgeführten Ferrit-Magnetsystem. Diese Kombination ist auf hohe elektrische und mechanische Belastungen ausgelegt. Die Dual-Voice-Coil-Ausführung mit 2 x 4 Ohm ermöglicht zudem unterschiedliche Anschlussvarianten und erleichtert die Abstimmung auf eine geeignete Endstufe.

Für die Membran kommt ungepresstes Papier zum Einsatz. Das Material verbindet eine vergleichsweise geringe bewegte Masse mit guten Dämpfungseigenschaften. Eine vernähte High-Roll-Sicke und die dreifache Polycotton-Zentrierung kontrollieren die Membran auch bei großen Auslenkungen. Der lineare Xmax von 17,5 mm unterstreicht die konsequente Auslegung auf kräftige Basswiedergabe und hohe Pegel.

Mit seiner massiven Konstruktion und einem Gewicht von 11,6 kg richtet sich der ZP12D4 insbesondere an Anwender, die einen belastbaren Woofer für leistungsstarke Bassreflex-Systeme suchen. Phoenix Gold empfiehlt für dieses Modell Bassreflexgehäuse; ein geschlossenes Gehäuse wird für die D4-Ausführung nicht empfohlen.

Technische Daten

• Hersteller: Phoenix Gold
• Modell: ZP12D4
• Serie: ZP-Serie
• Lautsprechertyp: Streetbass Subwoofer
• Nenngröße: 12 Zoll
• Außendurchmesser: 322 mm
• Schwingspulen-Ausführung: Dual Voice Coil (DVC)
• Impedanz: 2 x 4 Ohm
• Belastbarkeit RMS: 1.500 Watt
• Maximalleistung: 4.500 Watt
• Schwingspulendurchmesser: 3 Zoll / 75 mm
• Schwingspulenmaterial: OFC (sauerstofffreies Kupfer)
• Wirkungsgrad / Sensitivity: 84,9 dB (1 W / 1 m)
• Gleichstromwiderstand Re: 6,4 Ohm (3,2 + 3,2 Ohm)
• Resonanzfrequenz Fs: 36,2 Hz
• Qms: 2,625
• Qes: 0,593
• Qts: 0,483
• Cms: 62,527 µm/N
• Äquivalentvolumen Vas: 25,028 Liter
• Kraftfaktor BL: 27,522 Tm
• Effektive Membranfläche Sd: 530,93 cm²
• Bewegte Masse Mms: 306,625 g
• Schwingspuleninduktivität Le: 5,609 mH
• Referenzwirkungsgrad No: 0,195 %
• EBP: 61,2 Hz
• Linearer Membranhub Xmax: 17,5 mm
• Membran: ungepresste Papiermembran
• Sicke: vernähte High-Roll-Sicke
• Zentrierung: dreifache Polycotton-Spider
• Anschluss: Push-Terminals
• Magnetsystem: doppelt gestapelter Ferritmagnet
• Magnetgewicht: 195 oz
• Verdrängungsvolumen des Subwoofers: 3 Liter
• Einbautiefe: 186,5 mm
• Einbaudurchmesser: 281,5 mm
• Gewicht: 11,6 kg



Gehäuseempfehlung

• Gehäuseprinzip: Bassreflex empfohlen
• Kleines Bassreflexgehäuse: 45 Liter netto
• Abstimmfrequenz bei 45 Litern: 40 Hz
• Empfohlenes Bassreflexgehäuse: 60 Liter netto
• Geschlossenes Gehäuse: für den ZP12D4 nicht empfohlen
