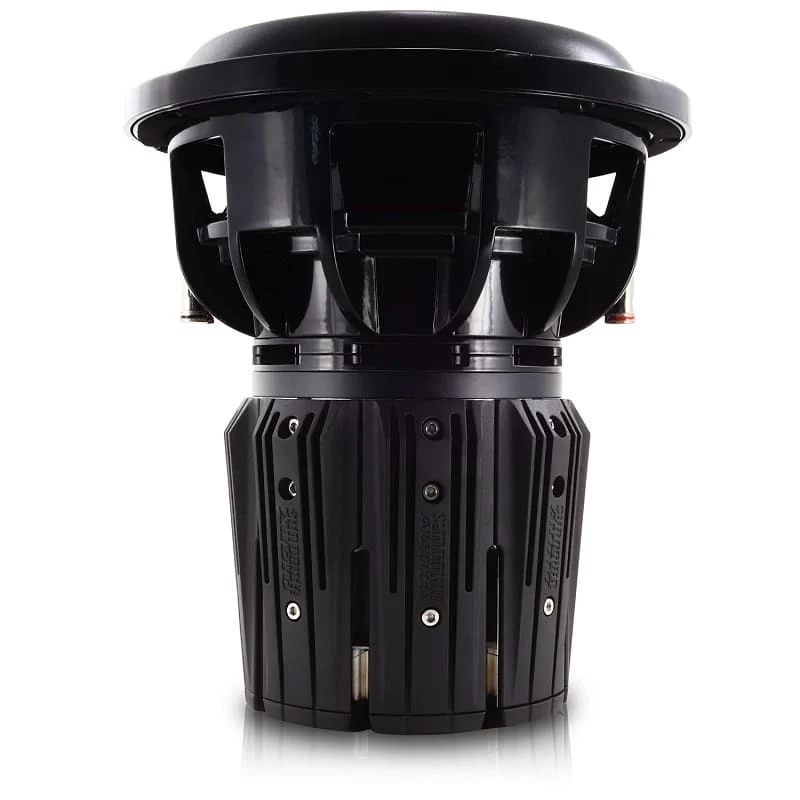

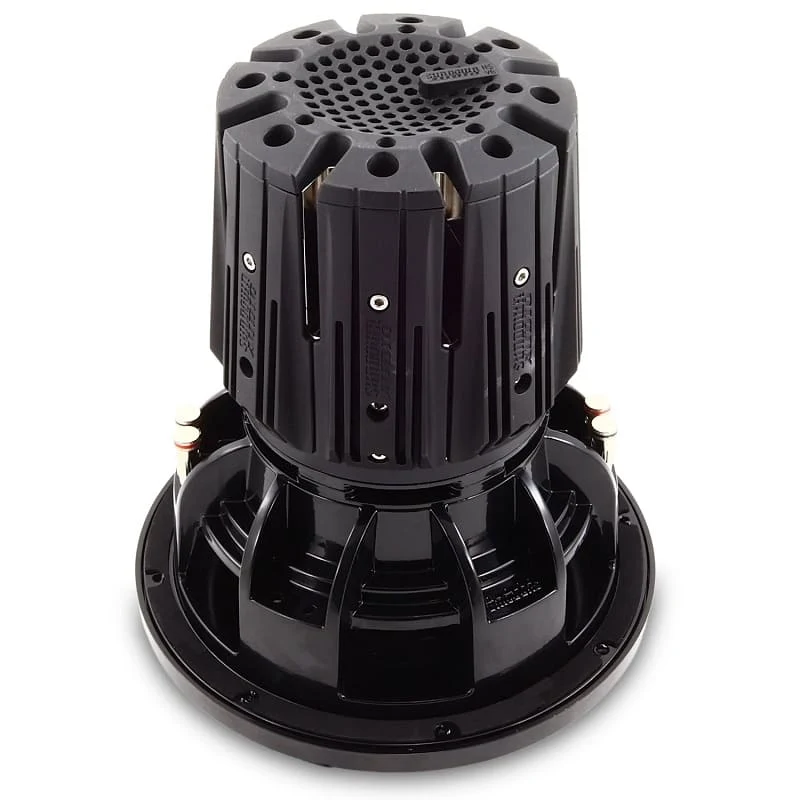

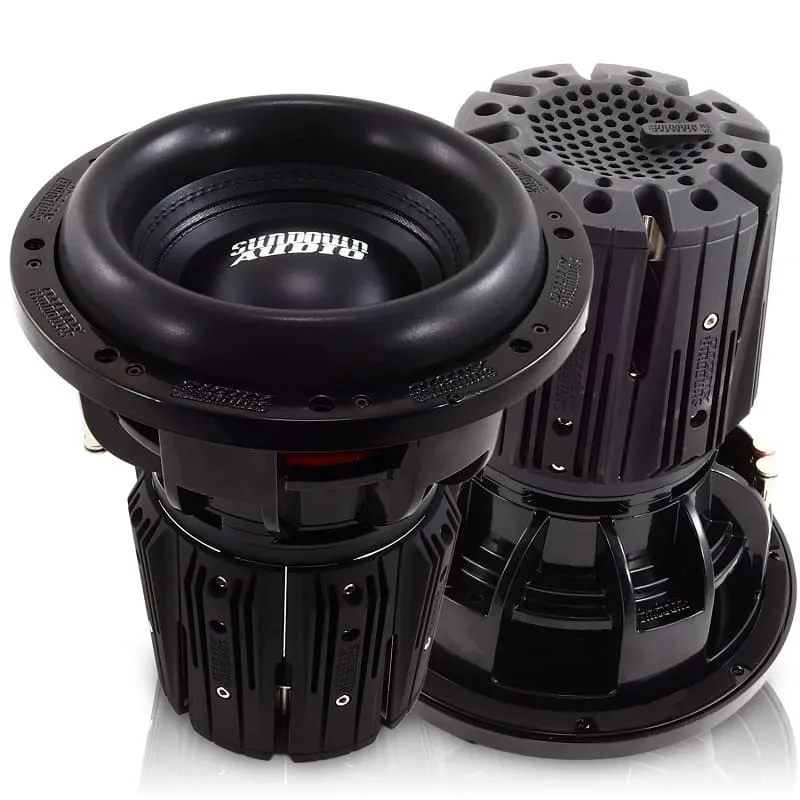

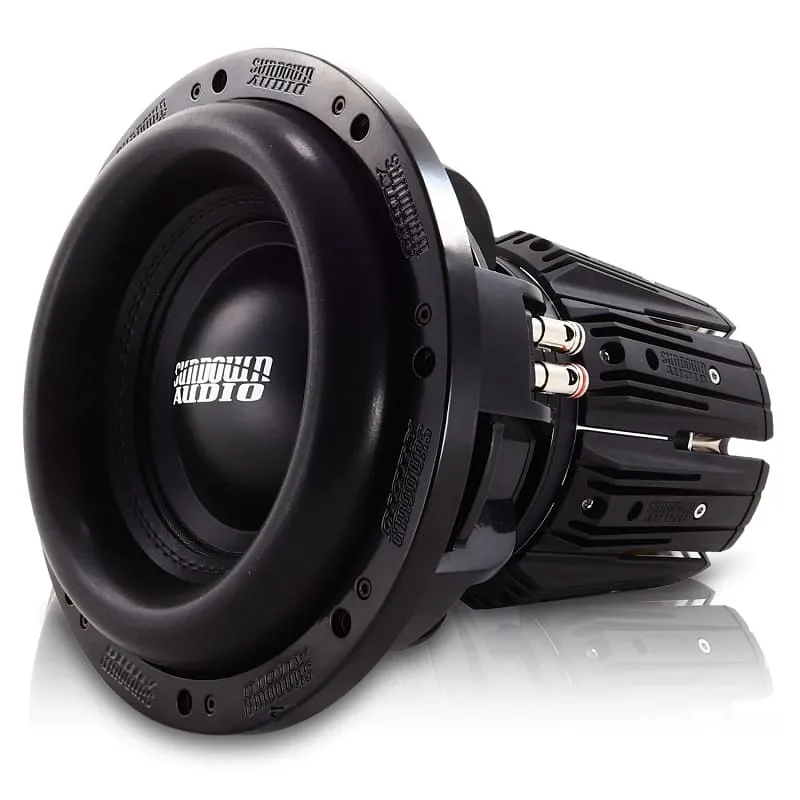

Sundown NS V.6 10"

Der Sundown Audio Nightshade NS V.6 10″ ist ein kompromisslos aufgebauter Hochleistungs-Subwoofer für Anlagen, bei denen enorme Belastbarkeit, hoher Hub und massiver Schalldruck gefragt sind. Trotz seiner kompakten 10-Zoll-Baugröße ist der NS V.6 für eine Belastbarkeit von 3500 Watt RMS ausgelegt und bietet einen linearen Xmax von beeindruckenden 35 mm.

Herzstück des Nightshade ist sein leistungsstarker Neodym-Antrieb in Verbindung mit einer aufwendig konstruierten 8-Lagen-Schwingspule. Die hohe Motorkraft ermöglicht eine präzise Kontrolle der Membran auch bei extremen Auslenkungen und hohen Leistungspegeln. Ein erweiterter Kurzschlussring unterstützt zusätzlich die Linearisierung des Antriebs und reduziert unerwünschte Verzerrungen.

Ein besonderes Augenmerk wurde bei der sechsten Nightshade-Generation auf das Thermomanagement gelegt. Ein Aluminium-Kühlring, ein zusätzlicher Ventilationsring und das spezielle Luftaustauschsystem führen erwärmte Luft gezielt aus dem Bereich der Schwingspule ab und unterstützen gleichzeitig die Zufuhr kühler Luft. Dadurch bleibt die Schwingspule auch bei hoher Dauerbelastung besser thermisch kontrolliert.

Die Mega Roll V2 Sicke und das speziell entwickelte Ultra-Linear-Spider-Paket ermöglichen große und kontrollierte Membranhübe. Damit eignet sich der NS V.6 sowohl für leistungsorientierte Daily-Systeme als auch für anspruchsvolle SPL- und Demo-Anwendungen.

Technische Daten

• Subwoofergröße: 10″ / 25 cm
• Belastbarkeit RMS: 3500 Watt
• Spitzenbelastbarkeit: 7000 Watt
• Schwingspulenvarianten: Dual 1 Ohm (D1) oder Dual 2 Ohm (D2)
• Schwingspule: 8-Lagen-Ausführung
• Antrieb: Neodym-Motorsystem
• Linearer Membranhub Xmax: 35 mm
• Effektive Membranfläche Sd: 506,6 cm²
• Mega Roll V2 Sicke
• Ultra-Linear-Spider-Paket
• Erweiterter Kurzschlussring zur Reduzierung von Verzerrungen
• Aluminium-Kühlring
• Aluminium-Ventilationsring
• Aktives Luftaustauschsystem im Antriebsbereich
• Speziell entwickelter Gusskorb



Thiele-Small-Parameter – D1 Version

• Gleichstromwiderstand Re: 1,88 Ω
• Resonanzfrequenz Fs: 44,4 Hz
• Mechanische Güte Qms: 5,4793
• Elektrische Güte Qes: 0,5400
• Gesamtgüte Qts: 0,4916
• Äquivalentvolumen Vas: 6,219 Liter
• Bewegte Masse Mms: 393,60 g
• Nachgiebigkeit Cms: ca. 0,033 mm/N
• Kraftfaktor BL: 19,527 Tm
• Schwingspuleninduktivität Le: 1,65 mH
• Wirkungsgrad SPL (1 W / 1 m): 81,8 dB
• Xmax: 35 mm



Thiele-Small-Parameter – D2 Version

• Gleichstromwiderstand Re: 3,61 Ω
• Resonanzfrequenz Fs: 43,8 Hz
• Mechanische Güte Qms: 4,2687
• Elektrische Güte Qes: 0,3626
• Gesamtgüte Qts: 0,3626
• Äquivalentvolumen Vas: 6,484 Liter
• Bewegte Masse Mms: 388,06 g
• Nachgiebigkeit Cms: ca. 0,034 mm/N
• Kraftfaktor BL: 30,968 Tm
• Schwingspuleninduktivität Le: 3,25 mH
• Wirkungsgrad SPL (1 W / 1 m): 83,1 dB
• Xmax: 35 mm



Abmessungen

• Außendurchmesser: 11,81″ / ca. 300 mm
• Einbaudurchmesser: 10,1″ / ca. 257 mm
• Einbautiefe: 12,24″ / ca. 311 mm
• Motordurchmesser: 7,87″ / ca. 200 mm
• Verdrängungsvolumen des Subwoofers: 0,23 ft³ / ca. 6,5 Liter



Gehäuseempfehlung

• Geschlossenes Gehäuse: nicht empfohlen
• Bassreflexgehäuse: 1,5 ft³ / ca. 42,5 Liter netto
• Empfohlene Bassreflex-Abstimmung: 32 Hz
• Empfohlene Portfläche: 22 in² / ca. 142 cm²



4th-Order-Bandpass Empfehlung

• Geschlossene Kammer: 0,75 ft³ / ca. 21,2 Liter
• Ventilierte Kammer: 2,25 ft³ / ca. 63,7 Liter
• Portfläche: 45 in² / ca. 290 cm²
• Portlänge: 8″ / ca. 203 mm
