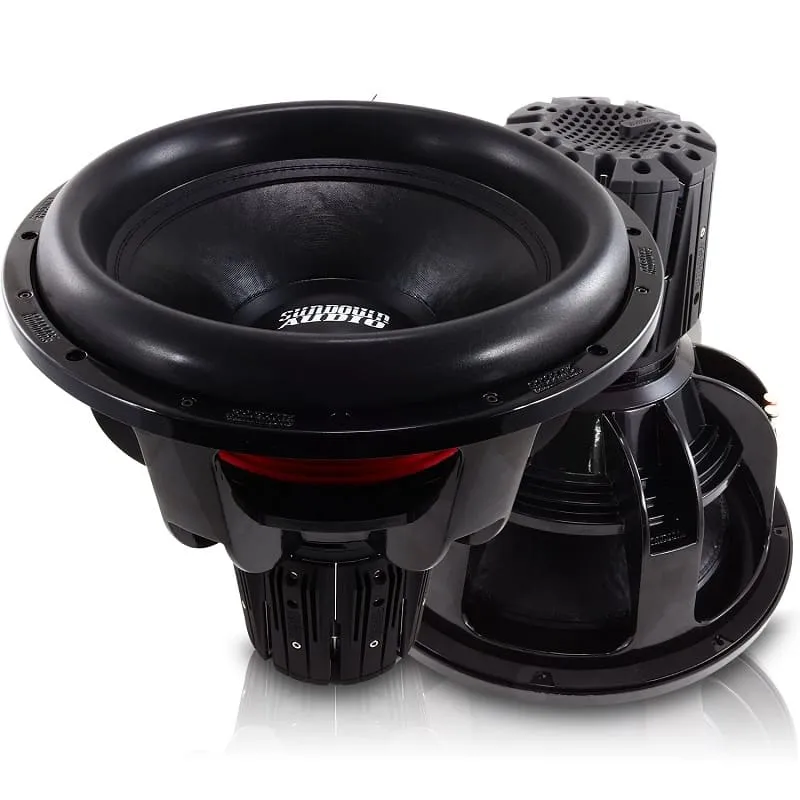

Sundown NS V.6 18"

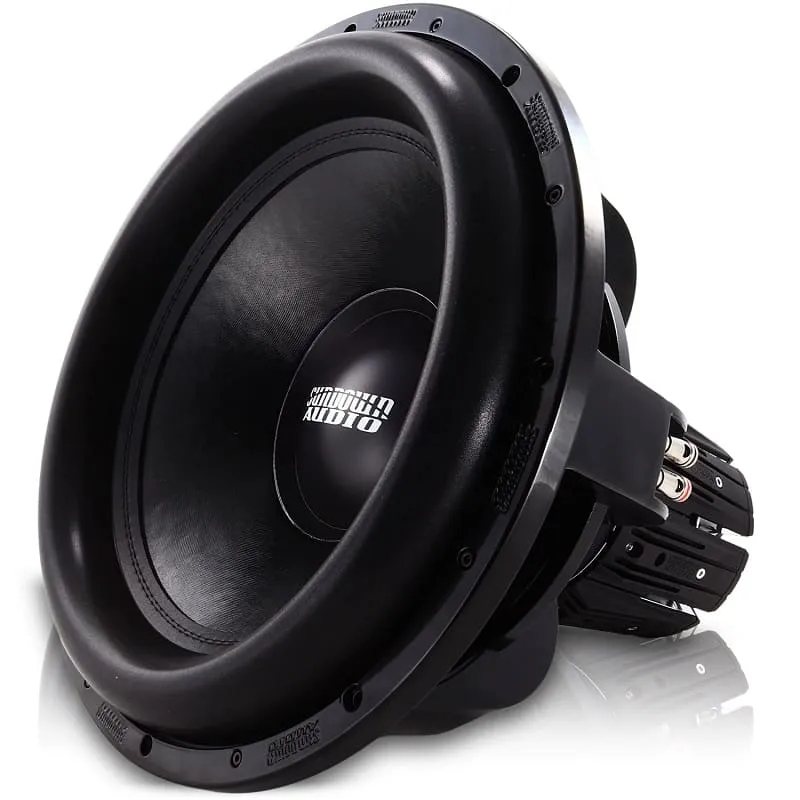

Der Sundown Audio Nightshade NS V.6 18" ist ein kompromisslos aufgebauter Hochleistungs-Subwoofer für Car-HiFi-Systeme, bei denen enormer Tiefbass, hoher Schalldruck und große Membranauslenkung gefragt sind. Die sechste Generation der Nightshade-Serie kombiniert einen leistungsstarken Neodym-Antrieb mit einer extrem belastbaren Schwingspule und einer auf hohe Auslenkung ausgelegten Membranaufhängung.

Mit einer Belastbarkeit von 3.500 Watt RMS und einem linearen Xmax von 35 mm eignet sich der NS V.6 insbesondere für leistungsstarke SPL- und Demo-Systeme. Der massive Neodym-Motor ermöglicht trotz der enormen Leistungsreserven einen vergleichsweise effizienten Aufbau des Antriebssystems.

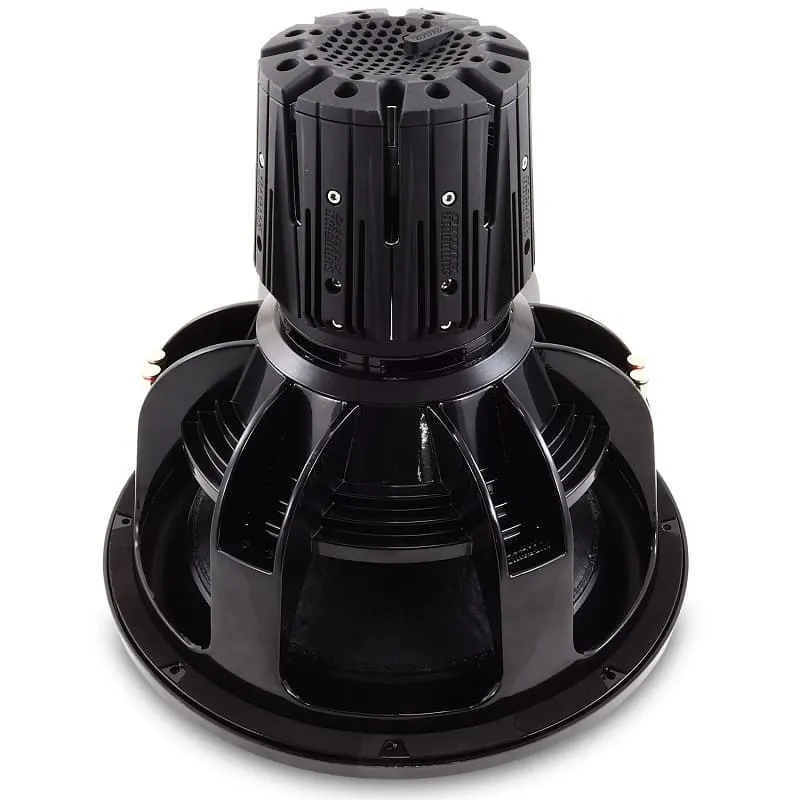

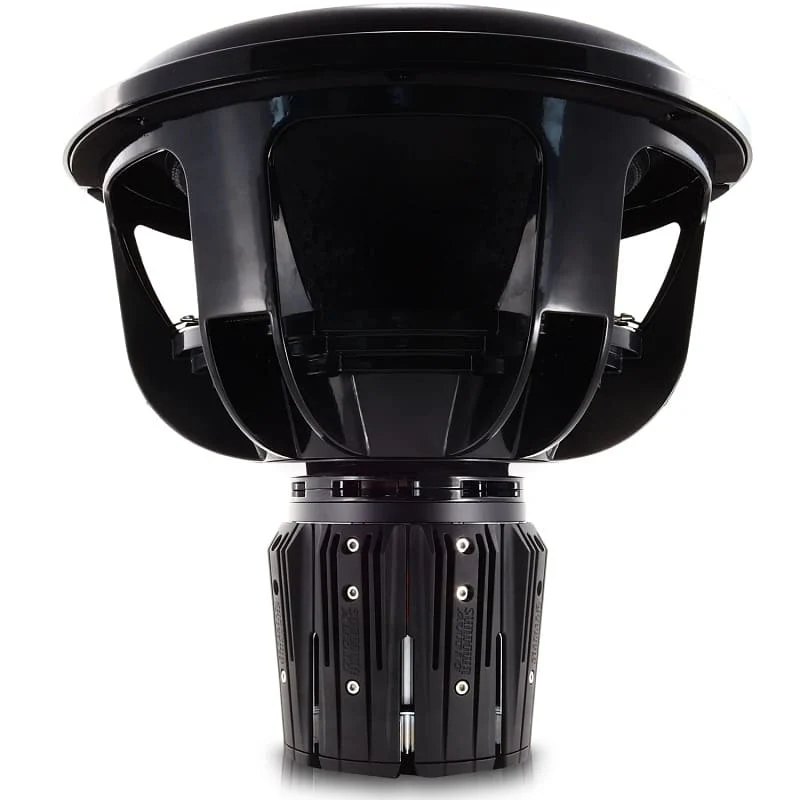

Eine aufwendige Kühlkonstruktion unterstützt die thermische Belastbarkeit. Dazu gehören ein Kühlring aus Aluminium, ein zusätzlicher Aluminium-Ventilationsring sowie ein Luftaustauschsystem, das erwärmte Luft aus dem Motorbereich transportiert und gleichzeitig kühlere Luft nachführt. Die achtlagige Schwingspule bietet eine große wirksame Oberfläche und ist für hohe elektrische Belastungen ausgelegt.

Für eine kontrollierte Membranbewegung setzt Sundown auf speziell entwickelte, ultra-lineare Zentrierspinnen in Verbindung mit der Mega Roll V2 Sicke. Ein Extended Shorting Ring reduziert zudem unerwünschte Auswirkungen von Induktivitätsänderungen und unterstützt damit einen kontrollierten Antrieb auch bei hoher Auslenkung.

Der NS V.6 18" ist als D1 mit 2 × 1 Ohm sowie als D2 mit 2 × 2 Ohm erhältlich. Sundown empfiehlt für beide Varianten ein ventiliertes Gehäuse mit rund 198 Litern Nettovolumen und einer Abstimmung auf 32 Hz.

Technische Daten

• Hersteller: Sundown Audio
• Serie: Nightshade NS-Series
• Modell: NS V.6 18"
• Subwoofergröße: 18" / ca. 46 cm
• Bauart: High-Excursion Subwoofer
• Belastbarkeit RMS: 3.500 Watt
• Spitzenbelastbarkeit: 7.000 Watt
• Schwingspule: Dual Voice Coil
• Impedanzvarianten: D1 – 2 × 1 Ohm / D2 – 2 × 2 Ohm
• Schwingspulenaufbau: 8-lagig
• Magnetmaterial: Neodym
• Membranfläche Sd: 1.641,9 cm²
• Linearer Xmax: 35 mm
• Sicke: Ultra-Linear Mega Roll V2
• Korb: speziell entwickelter, hochstabiler Druckguss-/Custom-Korb
• Zentrierung: Ultra-Linear Spider Pack
• Kühlung: Aluminium-Kühlring und Aluminium-Ventilationsring
• Zusätzliches Luftaustauschsystem zur Schwingspulenkühlung
• Extended Shorting Ring zur Reduzierung von Induktivitätsveränderungen



Thiele/Small-Parameter – D1 (2 × 1 Ohm)

• Gleichstromwiderstand Re: 1,81 Ohm
• Resonanzfrequenz Fs: 28,6 Hz
• Qms: 5,2141
• Qes: 0,4955
• Qts: 0,4525
• Äquivalentvolumen Vas: 78,933 Liter
• Bewegte Masse Mms: 722,99 g
• Nachgiebigkeit Cms: 0,04 mm/N
• Kraftfaktor BL: 21,790 Tm
• Schwingspuleninduktivität Le: 1,71 mH
• Membranfläche Sd: 1.641,9 cm²
• Xmax: 35 mm
• Wirkungsgrad: 87,6 dB (1 W / 1 m)



Thiele/Small-Parameter – D2 (2 × 2 Ohm)

• Gleichstromwiderstand Re: 3,60 Ohm
• Resonanzfrequenz Fs: 28,4 Hz
• Qms: 5,4272
• Qes: 0,4133
• Qts: 0,3841
• Äquivalentvolumen Vas: 82,932 Liter
• Bewegte Masse Mms: 556,85 g
• Nachgiebigkeit Cms: 0,05 mm/N
• Kraftfaktor BL: 30,671 Tm
• Schwingspuleninduktivität Le: 3,49 mH
• Membranfläche Sd: 1.641,9 cm²
• Xmax: 35 mm
• Wirkungsgrad: 85,8 dB (1 W / 1 m)



Abmessungen

• Außendurchmesser: 18,62" / ca. 473 mm
• Einbaudurchmesser: 16,69" / ca. 424 mm
• Einbautiefe: 16,3" / ca. 414 mm
• Motordurchmesser: 7,87" / ca. 200 mm
• Verdrängungsvolumen des Subwoofers: 0,27 ft³ / ca. 7,65 Liter



Gehäuseempfehlung

• Geschlossenes Gehäuse: nicht empfohlen
• Empfohlenes Bassreflexvolumen: 7,0 ft³ / ca. 198 Liter
• Empfohlene Bassreflex-Abstimmung: 32 Hz
• Empfohlene Portfläche: 100 in² / ca. 645 cm²



4th-Order-Bandpass Empfehlung

• Geschlossene Kammer: 3,0 ft³ / ca. 85 Liter
• Ventilierte Kammer: 9,0 ft³ / ca. 255 Liter
• Portfläche: 180 in² / ca. 1.161 cm²
• Portlänge: 8" / ca. 203 mm



Besonderheiten

• Extrem belastbarer 18"-Subwoofer für leistungsstarke SPL- und Demo-Systeme
• 3.500 Watt RMS Belastbarkeit
• Sehr großer linearer Membranhub von 35 mm
• Leistungsstarker Neodym-Motor
• Achtlagige Hochleistungs-Schwingspule
• Aufwendiges Kühlsystem für hohe thermische Belastbarkeit
• Mega Roll V2 Sicke für große und kontrollierte Membranauslenkung
• Ultra-lineares Spider Pack
• Extended Shorting Ring zur Optimierung des Antriebs
• Als D1- und D2-Version für unterschiedliche Verstärker- und Verschaltungskonzepte erhältlich
• Optimiert für große Bassreflexgehäuse und extreme Tiefbass-/SPL-Anwendungen
