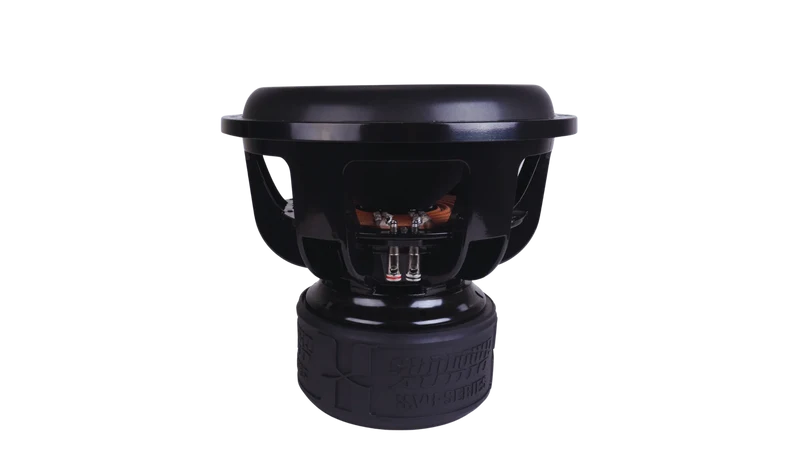

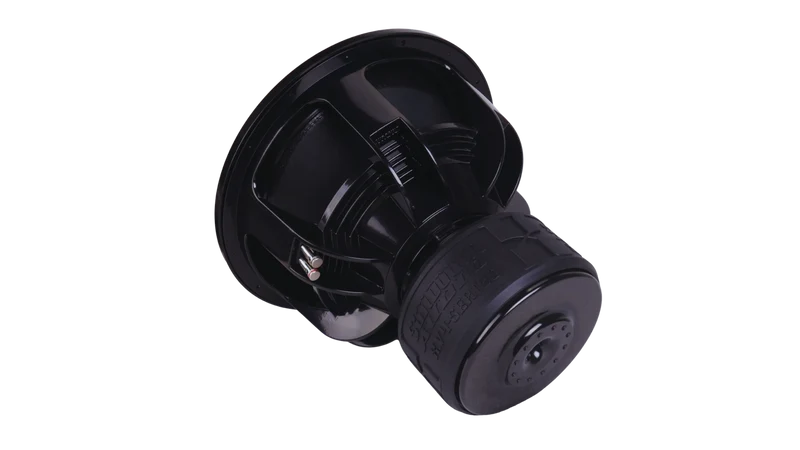

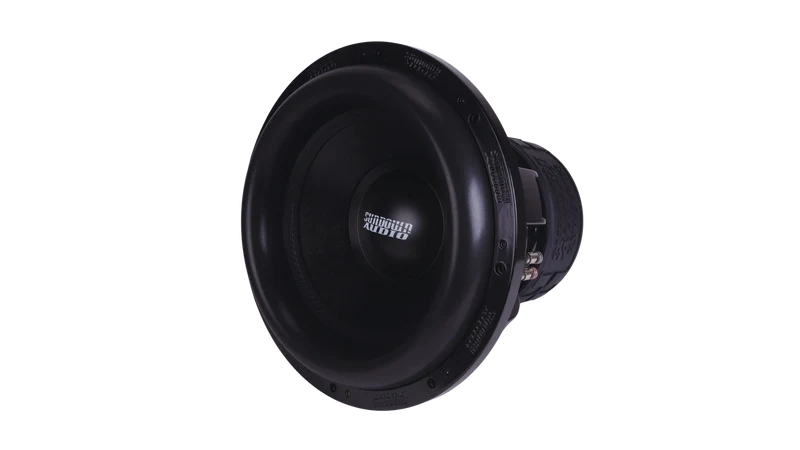

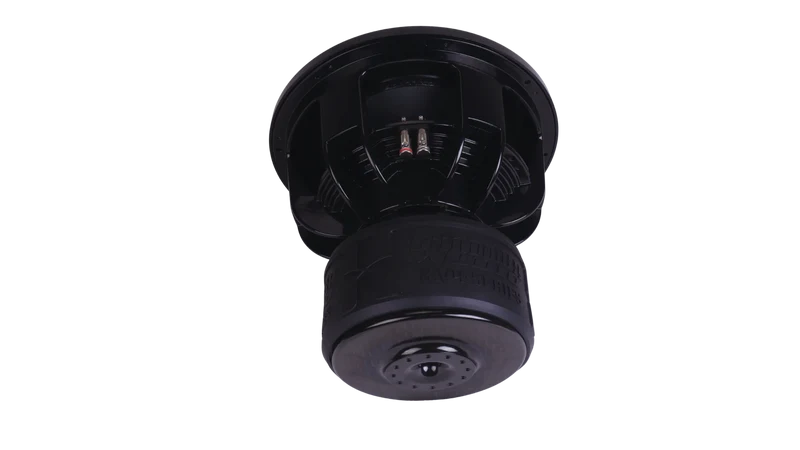

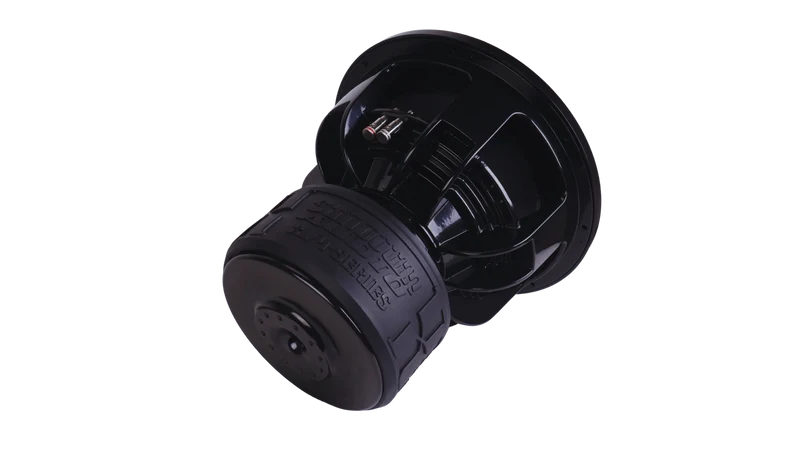

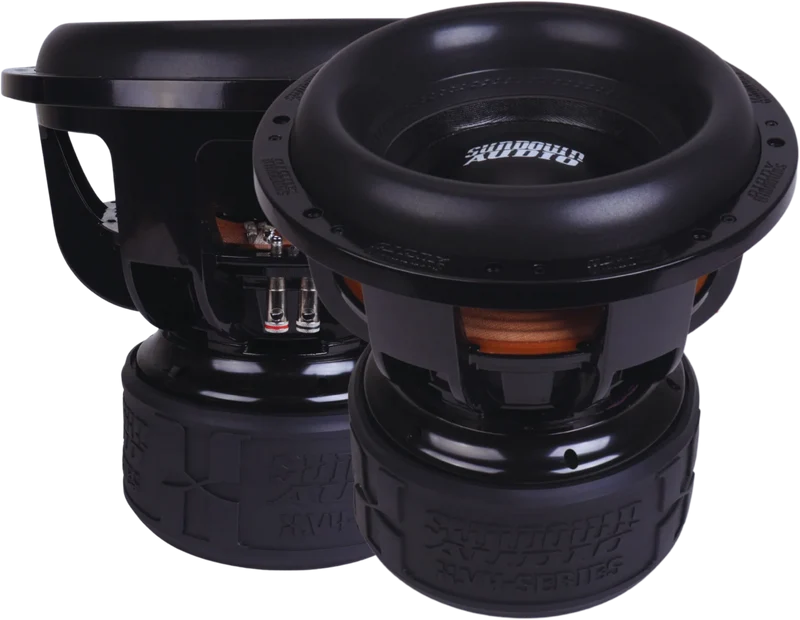

Sundown X 15 v4

Der Sundown Audio X-15 v4 ist ein kompromisslos ausgelegter 38-cm-Subwoofer für leistungsstarke Car-HiFi-Systeme, bei denen hoher Schalldruck, enorme Membranauslenkung und eine kraftvolle Tiefbasswiedergabe gefragt sind. Die vierte Generation der X-Serie verbindet einen massiven Antrieb mit einer Belastbarkeit von 3.000 Watt RMS und einem linearen Xmax von 30 mm.

Durch seine große Membranfläche und den langhubigen Aufbau kann der X-15 v4 erhebliche Luftmengen bewegen. Damit eignet er sich sowohl für besonders leistungsorientierte Musiksysteme als auch für SPL-orientierte Installationen. Trotz seiner hohen Belastbarkeit ist der Subwoofer nicht ausschließlich auf kurze Pegelspitzen ausgelegt, sondern ermöglicht bei einem entsprechend dimensionierten Gehäuse eine druckvolle und tiefreichende Basswiedergabe.

Sundown Audio sieht für den X-15 v4 primär den Einsatz in einem Bassreflexgehäuse vor. Als Ausgangspunkt empfiehlt sich ein Nettovolumen von rund 120 Litern bei einer Abstimmfrequenz von 32 Hz. Ein klassisches geschlossenes Gehäuse wird für dieses Modell nicht empfohlen.

Der X-15 v4 ist mit Dual-1-Ohm- oder Dual-2-Ohm-Schwingspule erhältlich. Dadurch stehen unterschiedliche Verschaltungsmöglichkeiten zur Verfügung, um den Subwoofer optimal an den verwendeten Monoblock oder an Systeme mit mehreren Subwoofern anzupassen.

Technische Daten

• Hersteller: Sundown Audio
• Serie: X-Series v4
• Modell: X-15 v4
• Subwoofergröße: 15" / 38 cm
• Nennbelastbarkeit: 3.000 Watt RMS
• Spitzenbelastbarkeit: 6.000 Watt
• Schwingspulenvarianten: Dual 1 Ohm oder Dual 2 Ohm
• Linearer Membranhub Xmax: 30 mm
• Membranfläche Sd: 1.141,9 cm²
• Außendurchmesser: 15,51" / ca. 394 mm
• Einbaudurchmesser: 13,93" / ca. 354 mm
• Einbautiefe: 12,95" / ca. 329 mm
• Motordurchmesser: 9,25" / ca. 235 mm
• Verdrängungsvolumen des Chassis: 0,26 ft³ / ca. 7,36 Liter



Thiele-Small-Parameter – Dual 1 Ohm

• Resonanzfrequenz Fs: 29,91 Hz
• Gleichstromwiderstand Re: 3,20 Ohm
• Qms: 4,87
• Qes: 0,55
• Qts: 0,49
• Äquivalentvolumen Vas: 31,43 Liter
• Bewegte Masse Mms: 457,51 g
• Nachgiebigkeit Cms: 61,87 µm/N
• BL-Faktor: 22,32 Tm
• Schwingspuleninduktivität Le: 2,57 mH
• Wirkungsgrad: 85,29 dB @ 1 W / 1 m
• Xmax: 30 mm



Thiele-Small-Parameter – Dual 2 Ohm

• Resonanzfrequenz Fs: 29,51 Hz
• Gleichstromwiderstand Re: 3,74 Ohm
• Qms: 4,08
• Qes: 0,49
• Qts: 0,44
• Äquivalentvolumen Vas: 40,41 Liter
• Bewegte Masse Mms: 538,24 g
• Nachgiebigkeit Cms: 54,02 µm/N
• BL-Faktor: 27,44 Tm
• Wirkungsgrad: 85,10 dB @ 1 W / 1 m
• Xmax: 30 mm



Empfohlenes Bassreflexgehäuse

• Gehäuseprinzip: Bassreflex
• Empfohlenes Nettovolumen: 4,25 ft³ / ca. 120,3 Liter
• Empfohlene Abstimmfrequenz: 32 Hz
• Empfohlene Portfläche: 68 in² / ca. 438,7 cm²
• Geschlossenes Gehäuse: nicht empfohlen



Empfehlung für 4th-Order-Bandpass

• Geschlossene Kammer: 2,0 ft³ / ca. 56,6 Liter
• Bassreflexkammer: 6,0 ft³ / ca. 169,9 Liter
• Portfläche: 120 in² / ca. 774,2 cm²
• Angegebene Portlänge: 8" / ca. 20,3 cm
