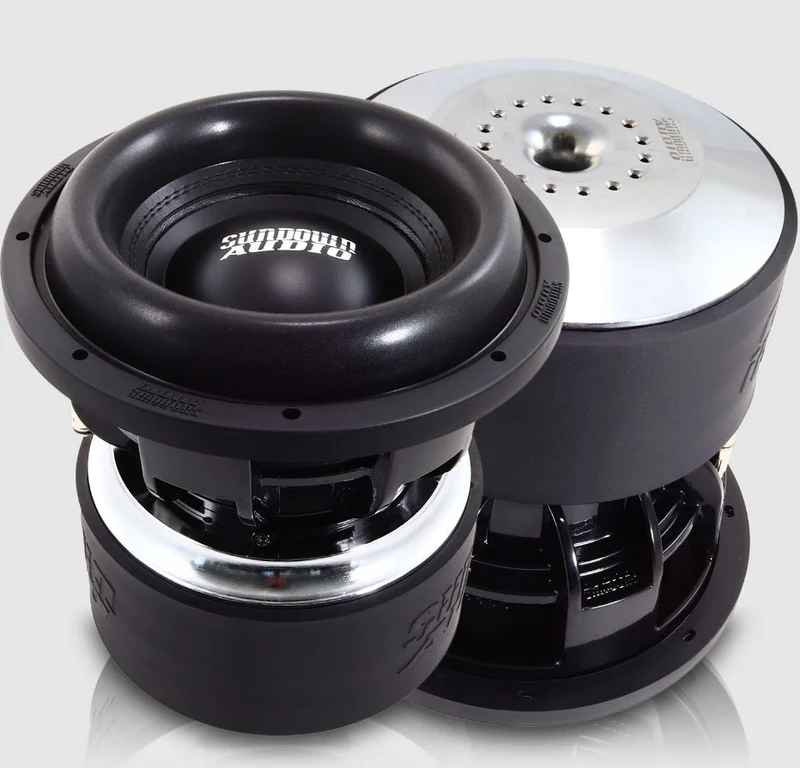

Sundown ZV6 10

Der Sundown Audio ZV6 10 ist ein kompromisslos aufgebauter 25-cm-Subwoofer für leistungsstarke Car-HiFi- und SPL-Systeme. Trotz seiner vergleichsweise kompakten Membranfläche ist der ZV6 10 für enorme Leistungsreserven und extrem hohe Membranhübe ausgelegt. Mit einer Belastbarkeit von 3.250 Watt RMS und einem linearen Xmax von 35 mm in eine Richtung eignet er sich insbesondere für Anlagen, bei denen hoher Schalldruck mit kräftiger Tiefbasswiedergabe kombiniert werden soll.

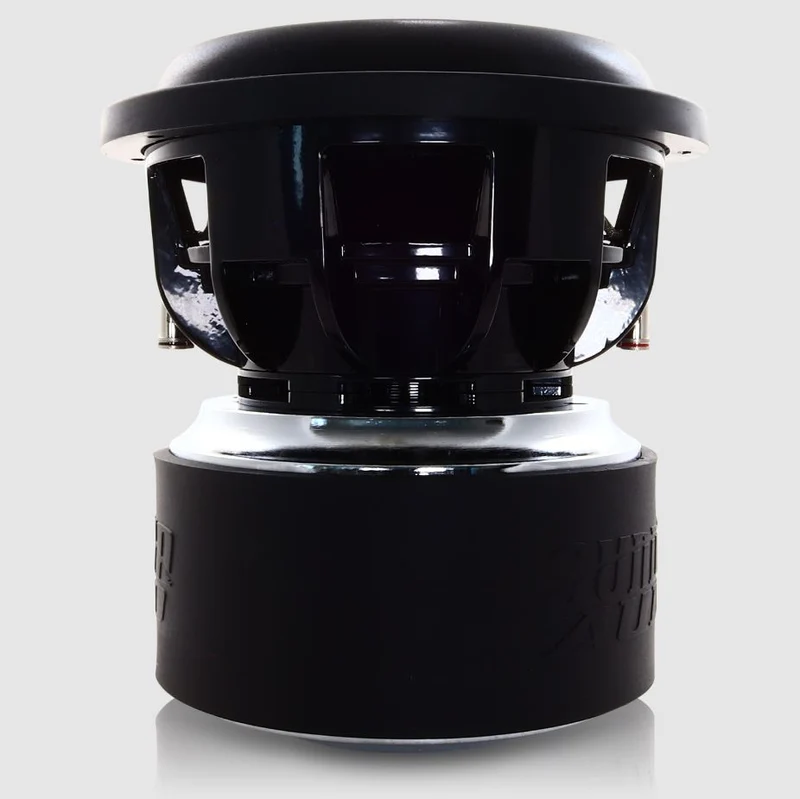

Herzstück des ZV6 ist sein massiver Antrieb mit vierfach gestapeltem Magnetsystem. Sundown setzt auf eine 3 Zoll große, achtlagige Aluminium-Flachdraht-Schwingspule, die auf einen stabilen Aluminium-Schwingspulenträger gewickelt ist. Diese Konstruktion ermöglicht eine hohe Motorkraft und bietet gleichzeitig die thermischen Reserven, die bei mehreren Kilowatt Verstärkerleistung erforderlich sind.

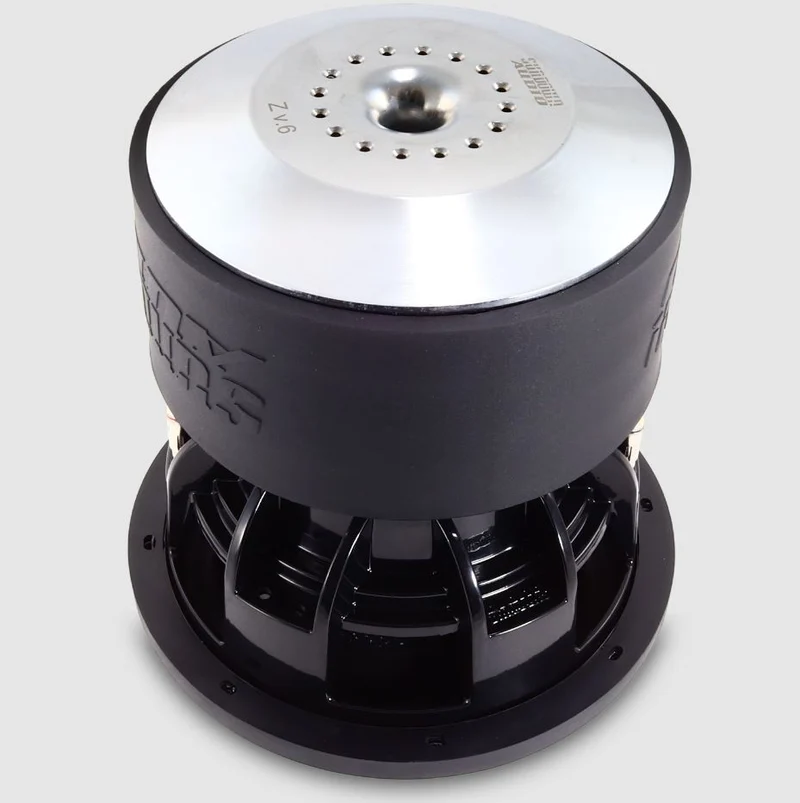

Ein aufwendiges Belüftungssystem unterstützt die Kühlung des Antriebs. Dazu gehören ein stark belüfteter Magnetspalt, eine strömungsoptimierte Polkernbelüftung sowie zusätzliche gefräste Belüftungskanäle am Polkern. Der massive Aluminium-Distanzring des Korbes ist ebenfalls belüftet und unterstützt den Luftaustausch bei großen Membranhüben.

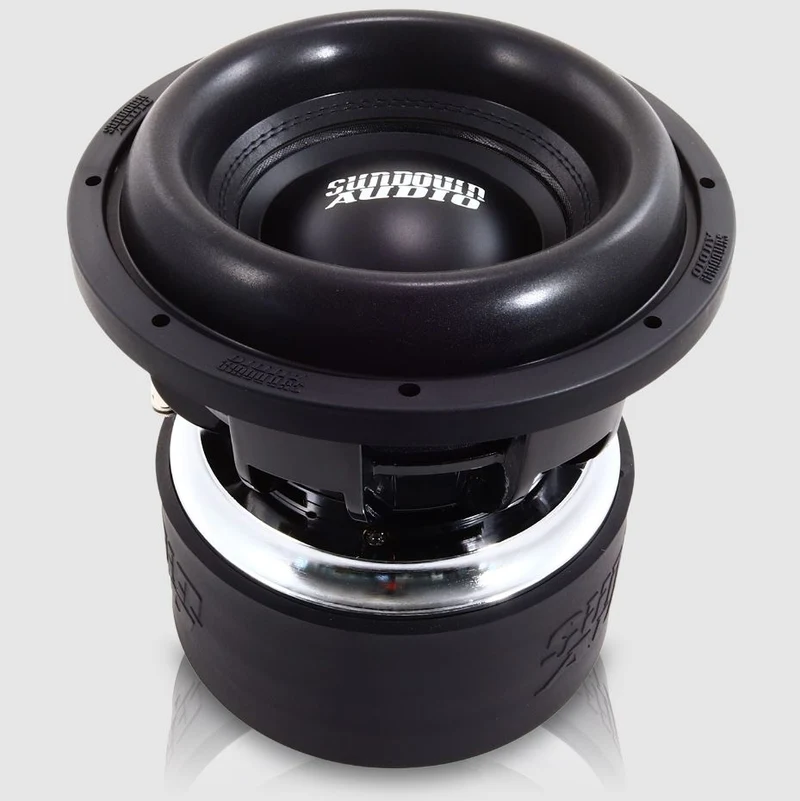

Die Mega-Roll v.2 Sicke und speziell entwickelte, besonders lineare Zentrierspinnen ermöglichen enorme Auslenkungen bei kontrollierter Membranführung. Ergänzt wird der Aufbau durch vernähte XL-Tinsellitzen, stabile Federdruckterminals sowie einen großen Aluminium-Faraday-Ring zur Beeinflussung der Induktivität und Verbesserung der Linearität.

Der ZV6 10 wurde insbesondere für kompakte Bassreflexgehäuse entwickelt. Sundown empfiehlt ein Nettovolumen von etwa 1,5 ft³ (ca. 42,5 Liter) mit einer Abstimmung auf 32 Hz. Ein geschlossenes Gehäuse wird vom Hersteller nicht empfohlen.

Technische Daten

• Hersteller: Sundown Audio
• Serie: Z-Series
• Modell: ZV6 10 / Z v.6
• Subwoofergröße: 10 Zoll / 25 cm
• Belastbarkeit RMS: 3.250 Watt
• Belastbarkeit Peak: 6.500 Watt
• Schwingspule: 3 Zoll / 76,2 mm
• Schwingspulenaufbau: 8-lagige Aluminium-Flachdraht-Schwingspule
• Schwingspulenträger: Aluminium
• Impedanzvarianten: Dual 1 Ohm (D1) oder Dual 2 Ohm (D2)
• Xmax: 35 mm einseitig (bei 70 % BL)
• Gesamter linearer Xmax: ca. 70 mm Peak-to-Peak
• Membranfläche Sd: 506,6 cm²
• Sicke: Sundown Mega-Roll v.2
• Korb: speziell entwickelter Aluminiumgusskorb
• Anschluss: Federdruckterminals
• XL-Tinsellitzen vernäht
• Ultra-lineares Spider-/Zentrierspinnen-System
• Großer Aluminium-Faraday-/Shorting-Ring
• Stark belüfteter Magnetspalt
• High-Velocity-Polkernbelüftung
• Zusätzliche Belüftungskanäle am Polkern
• Vierfach gestapelter Magnetaufbau
• Magnetdurchmesser des Motoraufbaus: ca. 240 mm
• Gesamthöhe des Magnetpakets: ca. 100 mm



T/S-Parameter – ZV6 10 D1

• Resonanzfrequenz Fs: 38,47 Hz
• Gleichstromwiderstand Re: 1,70 Ohm
• Qms: 5,7890
• Qes: 0,4472
• Qts: 0,4151
• Bewegte Masse Mms: 400,72 g
• Nachgiebigkeit Cms: 42,70 µm/N
• Äquivalentvolumen Vas: 8,13 Liter
• Membranfläche Sd: 506,6 cm²
• Wirkungsgrad: 81,90 dB
• Kraftfaktor BL: 19,197 Tm
• Schwingspuleninduktivität Le: 1,89 mH
• Xmax: 35 mm



T/S-Parameter – ZV6 10 D2

• Resonanzfrequenz Fs: 40,46 Hz
• Gleichstromwiderstand Re: 3,70 Ohm
• Qms: 5,6379
• Qes: 0,4523
• Qts: 0,4187
• Bewegte Masse Mms: 399,68 g
• Nachgiebigkeit Cms: 38,71 µm/N
• Äquivalentvolumen Vas: 7,37 Liter
• Membranfläche Sd: 506,6 cm²
• Wirkungsgrad: 82,08 dB
• Kraftfaktor BL: 29,209 Tm
• Schwingspuleninduktivität Le: 4,31 mH
• Xmax: 35 mm



Abmessungen

• Außendurchmesser: 11,81 Zoll / ca. 300 mm
• Einbaudurchmesser: 10,1 Zoll / ca. 256,5 mm
• Einbautiefe: 10,96 Zoll / ca. 278,4 mm
• Motordurchmesser: 5,78 Zoll / ca. 146,8 mm
• Verdrängungsvolumen des Subwoofers: 0,23 ft³ / ca. 6,5 Liter



Gehäuseempfehlung

• Geschlossenes Gehäuse: nicht empfohlen
• Bassreflexgehäuse: 1,5 ft³ / ca. 42,5 Liter netto
• Empfohlene Abstimmfrequenz: 32 Hz
• Empfohlene Portfläche: 22 in² / ca. 142 cm²



4th-Order-Bandpass Empfehlung

• Geschlossene Kammer: 0,75 ft³ / ca. 21,2 Liter
• Ventilierte Kammer: 2,25 ft³ / ca. 63,7 Liter
• Portfläche: 45 in² / ca. 290 cm²
• Portlänge: 8 Zoll / ca. 20,3 cm
