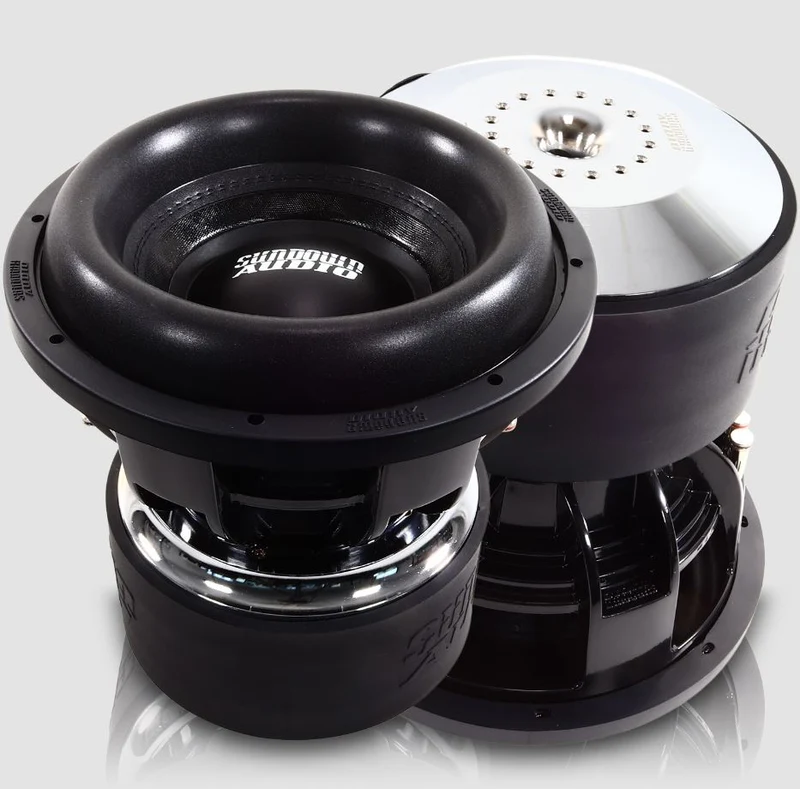

Sundown ZV6 12

Der Sundown Audio ZV6 12" ist ein leistungsstarker 30-cm-Subwoofer für anspruchsvolle Car-HiFi-Systeme, bei denen enormer Tiefbass, hoher Schalldruck und große Membranauslenkung gefragt sind. Die Z v.6 Serie positioniert sich innerhalb des Sundown-Portfolios oberhalb der X-Serie und verbindet eine massive Motorkonstruktion mit einer besonders belastbaren Schwingspule und einer auf hohe lineare Auslenkung ausgelegten Aufhängung.

Herzstück des ZV6 ist sein aufwendig aufgebauter Magnetantrieb. Der vierfach gestapelte Motor arbeitet mit einer 3" großen, achtlagigen Flachdraht-Schwingspule aus Aluminium. Die Kombination aus starkem Antrieb und großzügig ausgelegtem mechanischem Bewegungsbereich ermöglicht dem Subwoofer auch bei hohen Pegeln eine kontrollierte Membranbewegung.

Mit einem linearen Xmax von 35 mm in eine Richtung bietet der ZV6 12 enorme Hubreserven. Die speziell entwickelte Mega-Roll-v.2-Sicke sowie das ultra-lineare Spider-Paket unterstützen die Membran auch bei großer Auslenkung und sind auf leistungsstarke Tiefbass-Anwendungen ausgelegt.

Ein weiterer Schwerpunkt liegt auf der Kühlung des Antriebs. Sundown setzt hierfür unter anderem auf einen stark belüfteten Magnetspalt, einen High-Velocity-Polkernkanal sowie zusätzliche Belüftungswege innerhalb des Motors. Dadurch kann die beim Betrieb entstehende Wärme wirkungsvoll aus dem Bereich der Schwingspule abgeführt werden.

Der große Aluminium-Faraday-Ring unterstützt einen kontrollierten Antrieb und reduziert unerwünschte elektromagnetische Effekte. Verstärkte, vernähte XL-Anschlusslitzen sowie robuste Federdruckterminals sind auf die hohen mechanischen und elektrischen Belastungen leistungsstarker Subwooferanlagen abgestimmt.

Der Sundown Audio ZV6 12" eignet sich insbesondere für Bassreflexgehäuse. Sundown empfiehlt ein Nettovolumen von etwa 70,8 Litern mit einer Abstimmung auf 32 Hz. Ein klassisches geschlossenes Gehäuse wird vom Hersteller für dieses Modell nicht empfohlen.

Technische Daten

• Hersteller: Sundown Audio
• Serie: Z v.6
• Modell: ZV6 12
• Subwoofergröße: 12" / 30 cm
• Belastbarkeit RMS: 3.250 Watt
• Belastbarkeit Peak: 6.500 Watt
• Schwingspule: Dual Voice Coil
• Impedanzvarianten: D1 (2 × 1 Ohm) oder D2 (2 × 2 Ohm)
• Schwingspulendurchmesser: 3" / ca. 76 mm
• Schwingspule: 8-lagige Flachdraht-Aluminium-Schwingspule
• Xmax: 35 mm einseitig nach 70-%-BL-Methode
• Membranfläche Sd: 735,5 cm²
• Sicke: Sundown Mega-Roll v.2
• Zentrierung: Ultra-Linear Spider Pack
• Motorkonstruktion: vierfach gestapelter Magnetantrieb
• Motordurchmesser: ca. 240 mm
• Magnetpakethöhe: ca. 100 mm
• Faraday-Ring: Aluminium
• Anschlusslitzen: vernähte XL Tinsel Leads
• Anschlüsse: Federdruckterminals
• Korb: speziell entwickelter, massiver Gusskorb
• Kühlung: High-Velocity Pole Vent und stark belüfteter Magnetspalt
• Außendurchmesser: 12,81" / ca. 325,4 mm
• Einbaudurchmesser: 11,09" / ca. 281,7 mm
• Einbautiefe: 11,75" / ca. 298,5 mm
• Verdrängungsvolumen des Subwoofers: 0,24 ft³ / ca. 6,8 Liter
• Empfohlenes Gehäuseprinzip: Bassreflex
• Empfohlenes Bassreflex-Nettovolumen: 2,5 ft³ / ca. 70,8 Liter
• Empfohlene Bassreflex-Abstimmung: 32 Hz
• Empfohlene Portfläche: 38 in² / ca. 245 cm²
• Geschlossenes Gehäuse: vom Hersteller nicht empfohlen



Thiele-Small-Parameter – ZV6 12 D1

• Gleichstromwiderstand Re: 1,90 Ohm
• Resonanzfrequenz Fs: 33,82 Hz
• Äquivalentvolumen Vas: 15,93 Liter
• Elektrische Güte Qes: 0,3896
• Mechanische Güte Qms: 5,3260
• Gesamtgüte Qts: 0,3630
• Induktivität Le: 1,97 mH
• Kraftfaktor BL: 20,792 Tm
• Bewegte Masse Mms: 412,90 g
• Nachgiebigkeit Cms: 53,64 µm/N
• Wirkungsgrad: 83,74 dB (1 W/1 m)
• Xmax: 35 mm



Thiele-Small-Parameter – ZV6 12 D2

• Gleichstromwiderstand Re: 3,80 Ohm
• Resonanzfrequenz Fs: 32,89 Hz
• Äquivalentvolumen Vas: 16,00 Liter
• Elektrische Güte Qes: 0,3829
• Mechanische Güte Qms: 5,5170
• Gesamtgüte Qts: 0,3580
• Induktivität Le: 4,06 mH
• Kraftfaktor BL: 30,032 Tm
• Bewegte Masse Mms: 434,72 g
• Nachgiebigkeit Cms: 53,87 µm/N
• Wirkungsgrad: 83,47 dB (1 W/1 m)
• Xmax: 35 mm
